Hộp kết thúc cáp quang 2 cổng
Thông tin chi tiết

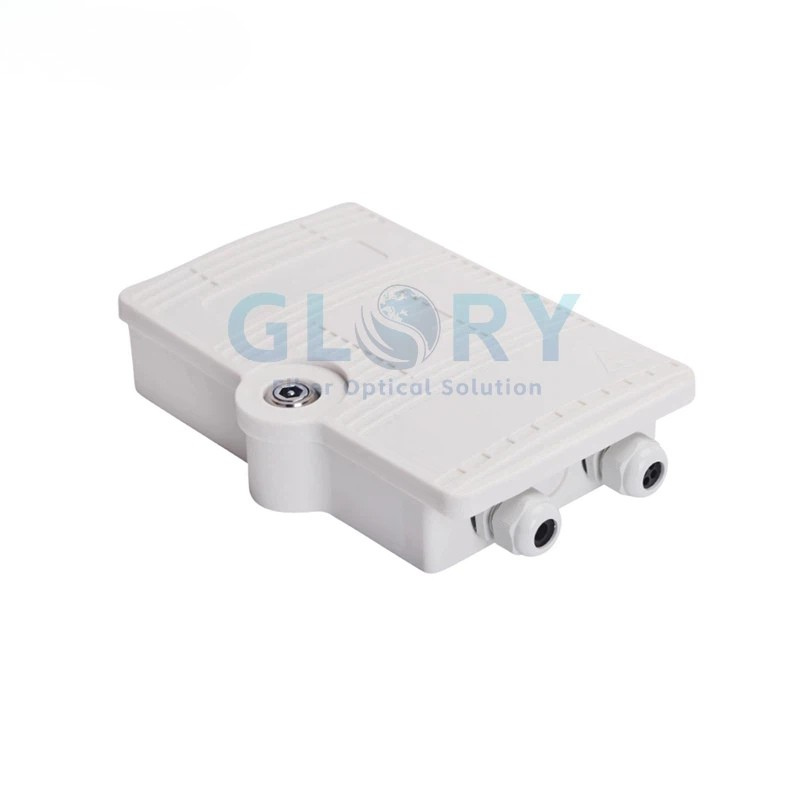

Model: GL-FTB-4F Hộp đầu cuối cáp quang trong nhà/ngoài trời 2 cổng
Hộp kết thúc cáp quang 2 cổng có thể được cấu hình bên trong theo yêu cầu của khách hàng. Chúng tôi có thể-cài đặt trước đầu nối và dây nối để giảm chi phí lắp đặt. Vỏ hộp và bao bì có thể in logo của khách hàng, có lợi cho việc quảng bá thương hiệu. Sản phẩm này thường được sử dụng để lắp đặt-treo tường ngoài trời.
Phân loại sản phẩm
Hộp kết thúc sợi quang
Share to
Mô tả

Tổng quan về sản phẩm

Điểm kết thúc FTTH và điểm chuyển giao thuê bao nhỏ gọn

GL-FTB-4F kết hợp đầu vào cáp, nối cáp quang, bộ lưu trữ linh hoạt và trình bày bộ chuyển đổi trong một hộp đựng. Nó dành cho các nút truy cập có số lượng thấp-trong đó cáp bên ngoài phải được chuyển sang cáp phía khách hàng mà không cần sử dụng hộp phân phối lớn hơn.

Cấu hình bao vây lõi

GL-FTB-4F cung cấp hai vị trí bộ chuyển đổi SC hoặc LC, khả năng nối và lưu trữ tối đa bốn sợi, khay nối-hợp nhất bên trong, đầu vào cáp cho cáp Ø3–13,5 mm và tường- hoặc lắp đặt giá treo. Vỏ IP65 của nó hỗ trợ các điểm cuối FTTH trong nhà và ngoài trời.

Những gì phải được xác định cho mỗi đơn hàng

Định dạng bộ chuyển đổi, đánh bóng UPC hoặc APC, tải bộ chia, chiều dài đuôi lợn, kết cấu cáp, phân bổ tuyến chính xác, phụ kiện lắp đặt, bố trí khóa, nhãn và bao bì phải được xác nhận trong BOM đã được phê duyệt. Các trường tùy chọn không được coi là nội dung được tải tiêu chuẩn.

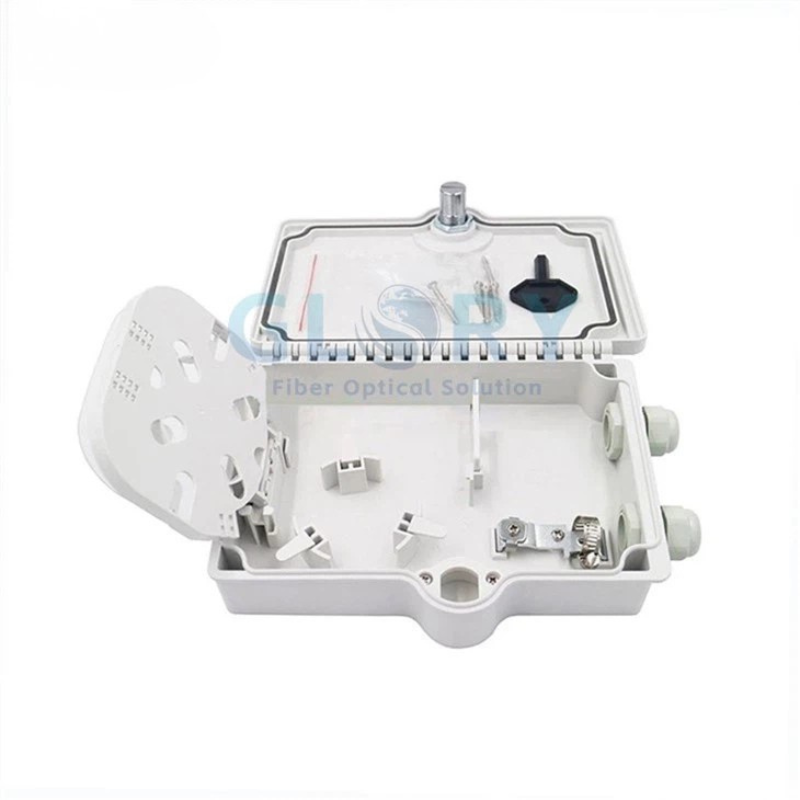

Open GL-FTB-4F 2 port fiber termination box showing splice tray and cable management

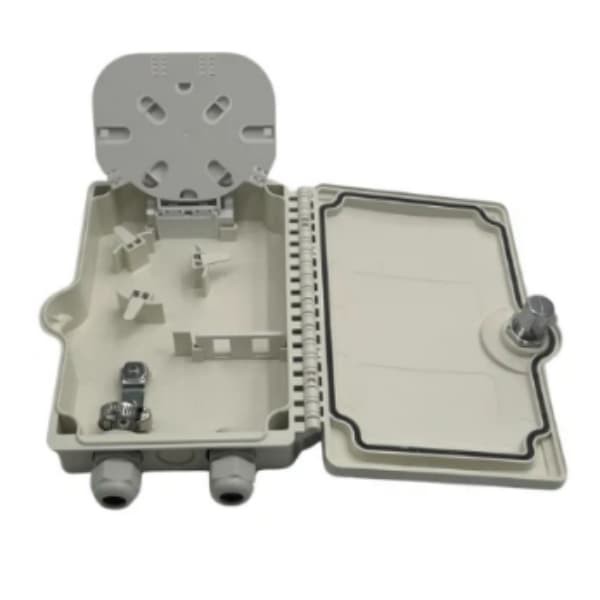

Vỏ mở có khay nối bản lề, nắp đệm và khu vực quản lý cáp-.

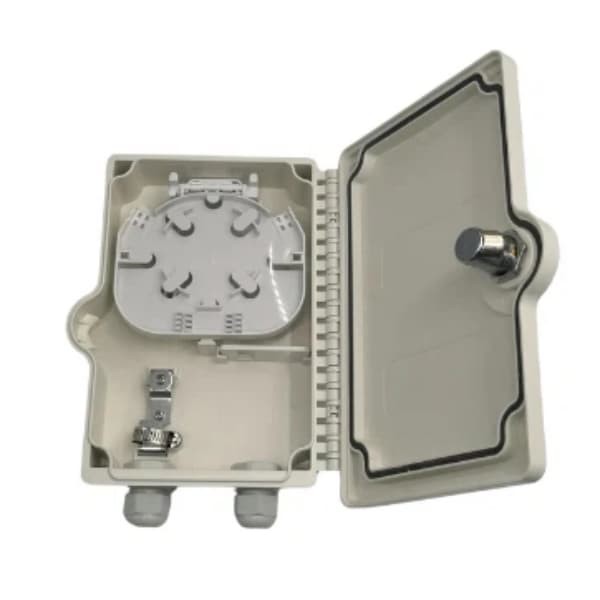

GL-FTB-4F fiber termination box open internal routing and adapter area

Chế độ xem định tuyến nội bộ trước khi tải bộ điều hợp, dây tóc hoặc bộ chia PLC vi mô tùy chọn.

product-800-800

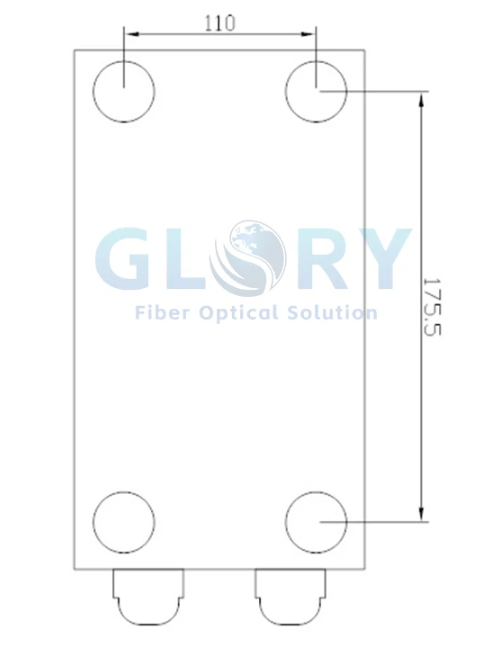

Khoảng cách tâm-lỗ lắp: 110 mm theo chiều ngang và 175,5 mm theo chiều dọc.

Dung lượng không giống như số cổng

Hộp có hai vị trí bộ chuyển đổi nhưng có thể nối và lưu trữ tối đa bốn sợi. Bộ điều hợp song công LC có thể cung cấp nhiều kênh đầu nối hơn hai bộ điều hợp SC đơn giản, do đó, số lượng đầu nối, số lượng sợi-đang hoạt động và lịch trình ghép nối bên trong phải được nêu riêng trong bản vẽ dự án.

Điểm bán sản phẩm

Ưu điểm kỹ thuật của Hộp đầu cuối cáp quang 2 cổng GL-FTB-4F

Mỗi điểm dưới đây kết nối một tính năng kỹ thuật với quyết định lựa chọn hoặc lắp đặt thực tế.

Hai cổng được trình bày, bốn-Quản lý cáp quang

Hai vị trí bộ chuyển đổi chấp nhận các định dạng song công SC đơn giản hoặc LC, trong khi khay chứa khả năng nối và lưu trữ tối đa bốn sợi. Việc tách các cổng được trình bày khỏi dung lượng cáp quang bên trong sẽ ngăn chặn kế hoạch ghép nối không được chỉ định cụ thể và cho phép người mua kết hợp vỏ bọc với chuyển giao một- hoặc hai-người đăng ký.

Vỏ trong nhà/ngoài trời IP65

Vỏ nhựa-kỹ thuật chống tia cực tím-có xếp hạng IP65 và phạm vi hoạt động từ −40 độ đến +85 độ. So với ổ cắm trên tường trong nhà, vỏ kín cung cấp một lớp chắn bụi và nước-xác định cho các bức tường hoặc cột bên ngoài; IP65 không có nghĩa là ngâm nước liên tục.

Phạm vi đầu vào cáp Ø3–13,5 mm

Phạm vi đầu vào của cáp Ø3–13,5 mm-bao gồm cáp ngoài trời hoặc cáp thả trong nhà. Điều này mang lại cho các nhóm dự án một vỏ nhỏ gọn dành cho một số công trình cấp hoặc thả, miễn là mỗi đường kính ngoài cáp thực tế, phân bổ đệm và bộ phận bịt kín đều được kiểm tra trước khi BOM được giải phóng.

Định tuyến sợi nội bộ được kiểm soát

Một khay nối-kết hợp có bản lề ngăn cách việc bảo vệ mối nối và bộ lưu trữ sợi khỏi khu vực đầu vào cáp-bên dưới. Trang này chỉ định bán kính uốn cong bên trong lớn hơn 30 mm, giúp người lắp đặt định tuyến các bím tóc và sợi được lưu trữ mà không buộc phải quay quá chặt; tuyến đường cuối cùng phải tuân theo bản đồ sợi đã được phê duyệt.

Lựa chọn giao diện SC/LC và UPC/APC

Trường bộ chuyển đổi hỗ trợ SC đơn giản hoặc song công LC, với UPC làm chất đánh bóng mặc định và có sẵn APC. Suy hao chèn bao gồm cả bộ chuyển đổi được chỉ định ở mức Nhỏ hơn hoặc bằng 0,2 dB, với tổn thất phản hồi Lớn hơn hoặc bằng 50 dB đối với UPC hoặc Lớn hơn hoặc bằng 60 dB đối với APC; phạm vi và phương pháp thử nghiệm phải được xác nhận cho việc lắp ráp theo yêu cầu.

Bộ chia tách và-chấm dứt trước tùy chọn

Bạn có thể đặt hàng vỏ bọc kèm theo bộ chia PLC micro 1×2 hoặc 1×4, các đầu nối-được cài đặt sẵn và các bím tóc được chỉ định. Quá trình tải tại nhà máy chuyển đổi các thành phần hiện trường riêng biệt thành một tổ hợp được kiểm soát, nhưng tỷ lệ bộ chia, độ bóng của đầu nối, chiều dài đuôi lợn, sơ đồ cổng và báo cáo quang học vẫn giữ nguyên theo thứ tự-cụ thể thay vì tiêu chuẩn.



Nhóm sản phẩm và các lựa chọn

Đường dẫn cấu hình GL-FTB-4F

GL-FTB-4F là một mẫu vỏ có nhiều tùy chọn tải. Các tùy chọn này phải được chọn làm trường BOM tương thích lẫn nhau, không được coi là một cấu hình mặc định chung.

Mối nối-và-Patch Terminal

Sử dụng vỏ với hai bộ chuyển đổi song công SC đơn giản hoặc LC đã chọn và các bím tóc cần thiết. Nêu rõ độ bóng của UPC hoặc APC,-số lượng sợi đang hoạt động, chiều dài đuôi lợn và lịch trình nối-với-cổng.

Thiết bị đầu cuối bộ chia PLC Micro

Thêm một bộ chia PLC micro 1×2 hoặc 1×4 khi nút phải chia nguồn cấp dữ liệu PON. Xác nhận gói bộ chia thực tế, điểm kết thúc đầu vào/đầu ra, trình kết nối, các yêu cầu về bước sóng và tình trạng mất cổng-tệ nhất trong biểu dữ liệu bộ chia đã được phê duyệt.

Lắp ráp tải OEM

Chỉ định-các đầu nối, bím tóc, bộ chia tùy chọn, nhận dạng vỏ và hình ảnh đóng gói được cài đặt sẵn. Một mẫu hoặc bản vẽ được kiểm soát phải xác định chính xác bộ phận nào được lắp đặt tại nhà máy và công việc nào còn lại để lắp đặt tại hiện trường.



Thông số sản phẩm

Thông số kỹ thuật hộp kết thúc cáp quang 2 cổng

Các bảng bên dưới sắp xếp dữ liệu cấu hình, công suất, giao diện quang và vỏ GL{0}}FTB-4F để lựa chọn dự án. Các giới hạn thành phần quang học và điều kiện thử nghiệm theo đơn đặt hàng cụ thể phải được cố định trong báo giá, bản vẽ và BOM.

Thông số kỹ thuật chung



tham số Đặc điểm kỹ thuật Phiên dịch mua sắm
Mẫu sản phẩm GL-FTB-4F (NID) Sử dụng mô hình này trên bản vẽ, nhãn và bản sửa đổi BOM.
Nhóm sản phẩm Hộp kết cuối sợi ngoài trời / trong nhà Ứng dụng giao diện mạng và kết nối mạng-FTTH có số lượng-thấp.
Số cổng bộ chuyển đổi 2 vị trí SC đơn giản hoặc song công LC; không đánh đồng vị trí với dung lượng sợi quang.
Công suất sợi Lên đến 4 sợi Khả năng nối và lưu trữ nội bộ.
Kích thước 208 × 153 × 52 mm (L × W × H) Xác nhận khoảng trống vỏ và khoảng trống{0}}uốn cáp tại điểm lắp đặt.
Cân nặng Khoảng . 0.5 kg, rỗng Trọng lượng tải phụ thuộc vào bộ điều hợp, bím tóc và bộ chia đã chọn.
Vật liệu bao vây Nhựa kỹ thuật chống tia cực tím- Loại nhựa chính xác không được xác định trên trang.
Đánh giá bảo vệ IP65 -kín bụi và chống được tia nước; không phải là đánh giá chìm.
Nhiệt độ hoạt động −40 độ đến +85 độ Phạm vi hoạt động cho vỏ bọc.
Nhiệt độ bảo quản −40 độ đến +85 độ Phạm vi lưu trữ cho bao vây.
Phương pháp lắp Gắn tường hoặc cột Xác nhận giá đỡ, ốc vít và hướng trang web được yêu cầu.
Bán kính uốn cong bên trong tối thiểu >30mm Áp dụng cho sơ đồ định tuyến của khay và đường dẫn cáp quang được lưu trữ.
Khóa Cung cấp khóa cơ hoặc ổ khóa Xác nhận sắp xếp kiểm soát-quyền truy cập bắt buộc.
Đánh giá ngọn lửa UL94 V-0 tùy chọn Yêu cầu tùy chọn; xác nhận vật chứng cho nhà ở được đặt hàng.
Tài liệu tham khảo thử nghiệm tác động IEC 60068-2-27 Thử nghiệm dự án có thể được chỉ định theo các điều kiện đã thỏa thuận và phạm vi báo cáo.
Tài liệu tham khảo kiểm tra độ rung IEC 60068-2-6 Thử nghiệm dự án có thể được chỉ định theo các điều kiện đã thỏa thuận và phạm vi báo cáo.



Bảng Model và Công suất

Người mẫu Công suất sợi Vị trí bộ chuyển đổi Định dạng bộ chuyển đổi Không gian chia tách Kích thước
GL-FTB-4F (NID) Lên đến 4 sợi để nối và lưu trữ 2 SC đơn giản hoặc LC song công Tùy chọn PLC vi mô 1 × 2 hoặc 1 × 4 208×153×52mm



Thông số kỹ thuật giao diện quang





tham số Đặc điểm kỹ thuật Ranh giới để xác nhận
Giao diện kết nối Bộ điều hợp song công SC đơn giản hoặc LC Bộ chuyển đổi và đầu nối giao phối phải sử dụng định dạng đã đặt hàng.
kiểu đánh bóng UPC mặc định; APC tùy chọn Giữ độ bóng nhất quán trên bộ chuyển đổi, đuôi lợn và dây kết nối.
Mất chèn Nhỏ hơn hoặc bằng 0,2 dB, bao gồm cả bộ chuyển đổi Xác nhận xem giới hạn có áp dụng cho mỗi cặp giao phối hay cho đường dẫn được tải hoàn chỉnh hay không, sau đó nêu tham chiếu kiểm tra theo thứ tự.
Mất mát trở lại UPC Lớn hơn hoặc bằng 50 dB; APC Lớn hơn hoặc bằng 60 dB Áp dụng chất đánh bóng theo thứ tự tương ứng và xác định thành phần/đường dẫn được kiểm tra.



Giá trị quang học yêu cầu ranh giới thử nghiệm được xác định

Bản thân vỏ bọc là phần cứng cơ học thụ động. Giới hạn tổn thất-tổn thất và trả lại-chèn liên quan đến đường dẫn được kết nối vừa vặn, do đó, thông số kỹ thuật mua hàng phải xác định xem giới hạn Nhỏ hơn hoặc bằng 0,2 dB có áp dụng cho một cặp bộ chuyển đổi được ghép nối hay cụm-kết thúc trước hoàn chỉnh hay không. Thêm mặt phẳng tham chiếu, bước sóng và định dạng báo cáo đã thống nhất vào đơn hàng.

Bảng cấu hình bộ chia



Cấu hình đầu vào đầu ra sẵn có Các trường đặt hàng để xác nhận
Bộ chia PLC vi mô 1 × 2 1 2 Cấu hình nhà ở tùy chọn Kích thước gói, loại sợi, kết nối, độ bóng, bước sóng, giới hạn tổn thất và bản đồ cổng.
Bộ chia PLC vi mô 1 × 4 1 4 Cấu hình nhà ở tùy chọn Kích thước gói, loại sợi, kết nối, độ bóng, bước sóng, giới hạn tổn thất và bản đồ cổng.



Suy hao chèn bộ chia, tính đồng nhất, PDL, độ định hướng, bước sóng hoạt động và số bộ phận phụ thuộc vào thành phần PLC đã chọn và phải được xác định trong thông số kỹ thuật cụ thể của bộ chia-.



Khả năng tương thích của cáp và đầu nối



Mục Khả năng tương thích -Kiểm tra đơn hàng trước
Loại cáp Cáp ngoài trời hoặc cáp thả trong nhà Xác nhận xây dựng, áo khoác, thành phần sức mạnh và môi trường tuyến đường.
Đường kính ngoài của cáp Ø3–13,5 mm Ghép từng đường kính ngoài của cáp với vòng đệm hoặc vòng nối thực tế trong sơ đồ đầu vào đã được phê duyệt.
Giao diện bộ điều hợp SC đơn giản hoặc LC song công Số lượng bộ chuyển đổi trạng thái, màu sắc, loại ống bọc và đầu nối giao phối.
Đánh bóng UPC mặc định; APC tùy chọn Nêu rõ một loại chất đánh bóng tương thích cho bộ điều hợp, bím tóc và dây kết nối.
bím tóc Đã có sẵn bản cài đặt sẵn tại nhà máy Chỉ định loại sợi, đường kính vỏ, chiều dài, trình tự màu sắc, đầu nối và giới hạn kiểm tra quang học.
Cấu trúc niêm phong Các miếng đệm cáp/đầu nối cáp được hiển thị và mô tả trên trang Xác nhận số lượng mục nhập, phạm vi OD và đóng cổng-không sử dụng so với bản vẽ cuối cùng.



Lựa chọn nút mạng-

Ứng dụng hộp đầu cuối cáp quang 2 cổng cho mạng FTTH và mạng truy cập

Sử dụng GL-FTB-4F khi số lượng cổng, lịch đấu nối, đầu vào cáp và xếp hạng môi trường được yêu cầu phù hợp với vỏ cụ thể này.

Chuyển giao thuê bao FTTH ngoài trời

Ổ cắm trên tường trong nhà không cung cấp lớp chắn-chống bụi và nước xác định bên ngoài, trong khi hộp phân phối lớn sẽ bổ sung công suất chưa sử dụng ở một-chuyển giao tại nhà duy nhất. GL-FTB{6}}4F sử dụng vỏ IP65, hai vị trí bộ chuyển đổi và bốn{11}}khả năng lưu trữ/nối cáp quang tại tường hoặc cột bên ngoài giữa cáp của nhà cung cấp và điểm thả thuê bao. Nó chấp nhận cáp Ø3–13,5 mm và giao diện song công SC đơn giản hoặc LC. Trước khi mua, hãy xác nhận đường kính ngoài của cáp, độ bóng UPC/APC, số lượng sợi hoạt động, phần cứng lắp đặt, phân bổ tuyến và xem bộ chuyển đổi và bím tóc có được lắp tại nhà máy hay không.

Điểm truy cập thương mại hoặc văn phòng nhỏ

Việc để các mối nối và kết nối vá trong các thiết bị cố định riêng biệt không được bảo vệ sẽ làm phức tạp thêm việc ghi nhãn và cách ly lỗi tại điểm phân định ranh giới của doanh nghiệp nhỏ. NID nhỏ gọn này đặt khay nối, cáp quang được lưu trữ và hai vị trí bộ chuyển đổi bên trong một vỏ có thể khóa, được lắp đặt trên tường bên trong hoặc bên ngoài hoặc trên cột gần lối vào dịch vụ. SC đơn giản hỗ trợ giao diện được trình bày thông thường, trong khi song công LC có thể tăng mật độ đầu nối trong các vị trí được liệt kê. Quá trình mua sắm phải xác định số lượng mạch, đầu nối/đánh bóng, lịch trình dây cáp, OD cáp, nhãn cổng và ranh giới chấp nhận quang.

Tầng hoặc Đơn vị MDU-Chấm dứt sợi cấp

Việc sử dụng thiết bị đầu cuối hai{0}}cổng làm điểm phân phối chính cho MDU-mật độ cao sẽ hạn chế việc mở rộng và nhầm lẫn dung lượng cổng với số lượng người đăng ký. GL-FTB-4F được đặt ở vị trí tốt hơn ở tầng, nhánh nâng hoặc chuyển giao thiết bị riêng lẻ nơi không yêu cầu nhiều hơn hai vị trí bộ chuyển đổi và bốn sợi được quản lý. Hộp có thể chuyển đổi cáp nâng hoặc cáp thả Ø3–13,5 mm đã được phê duyệt sang kết nối SC hoặc LC. Người mua nên xác minh các yêu cầu về khả năng chống cháy đối với tuyến đường xây dựng, vị trí lắp đặt, bản đồ cáp quang, quyền truy cập khóa và liệu có cần hộp phân phối công suất cao hơn ở thượng nguồn hay không.

GPON hoặc XGS-Tách PON-và-Chấm dứt nút

Bộ chia trần bên cạnh các bộ điều hợp riêng biệt sẽ tạo ra tuyến cáp quang không xác định và khiến BOM được phân phối khó lặp lại. GL-FTB-4F có thể chứa bộ chia PLC micro 1×2 hoặc 1×4 tùy chọn với đầu nối và tải đuôi lợn, tạo thành một điểm phân chia nhỏ gọn-và-điểm cuối tại nút truy cập gắn trên tường- hoặc cột{13}}. Nó có thể kết nối sợi PON đến với đầu ra SC hoặc LC cần thiết, nhưng vỏ bọc không xác định ngân sách quang. Xác nhận gói bộ chia, tỷ lệ, bước sóng, tổn thất cổng tồi tệ nhất thực tế, đánh bóng đầu nối, bản đồ đầu ra và báo cáo thử nghiệm trước khi phê duyệt.



Cấu hình đặt hàng

Các trường RFQ cho Hộp kết thúc cáp quang 2 cổng tùy chỉnh

Gửi các trường này cùng nhau để báo giá mô tả một tổ hợp GL{0}}FTB-4F có thể tái tạo thay vì chỉ có tên vỏ.

Trường đặt hàng Tùy chọn hoặc Phạm vi Thông tin cần thiết từ người mua
Người mẫu GL-FTB-4F (NID) Tên model và bản vẽ/sửa đổi BOM.
Tải nhà ở Bao vây với cấu hình bên trong đã chọn-của dự án Đã dỡ hàng hoặc đã-đổ hàng tại nhà máy; liệt kê mọi thành phần được cung cấp.
Cổng chuyển đổi 2 vị trí SC đơn giản hoặc song công LC; yêu cầu về số lượng và tay áo.
đánh bóng đầu nối UPC mặc định; APC tùy chọn Đầu nối đánh bóng và giao phối cần thiết ở mỗi cổng.
Lịch trình sợi Lên đến 4 sợi Số lượng sợi trung chuyển/thả, bản đồ màu, bản đồ mối nối và trạng thái hoạt động/dự phòng.
Bộ chia PLC Tùy chọn loại micro 1 × 2 hoặc 1 × 4 Tỷ lệ, gói, loại sợi, đầu vào/đầu ra và giới hạn quang.
bím tóc Đã có sẵn bản cài đặt sẵn tại nhà máy Loại sợi, đầu nối, độ bóng, chiều dài, đường kính áo khoác, màu sắc và giá trị thử nghiệm.
Đầu vào cáp Phạm vi cáp Ø3–13,5 mm Mọi loại cáp, kết cấu, đường kính ngoài thực tế, vị trí đầu vào và yêu cầu bịt kín.
gắn kết Tường hoặc cột Vị trí lắp đặt, yêu cầu về giá đỡ/chốt buộc, hướng và khoảng cách làm việc.
Kiểm soát truy cập Cung cấp khóa cơ hoặc ổ khóa Yêu cầu sắp xếp khóa và trách nhiệm về chìa khóa/truy cập.
Nhận dạng In logo/mô hình được cung cấp Tác phẩm nghệ thuật đã được phê duyệt, nhãn đính kèm, đánh số cổng, thẻ cáp và định dạng mã- lô.
Bao bì Khách hàng được cung cấp in ấn Các trường hình minh họa trong thùng carton trung tính hoặc OEM, nhãn đơn vị, gói phụ kiện và-danh sách đóng gói.
Tài liệu và thử nghiệm Dự án-được xác định Bản vẽ đã được phê duyệt, BOM, báo cáo quang học, kiểm tra kích thước/lắp ráp và bằng chứng vật chất được yêu cầu.

Dòng RFQ được đề xuất

GL-Hộp kết cuối cáp quang 2 cổng trong nhà/ngoài trời FTB-4F, IP65, 208 × 153 × 52 mm, giá treo tường/cực [chọn], hai vị trí bộ chuyển đổi [SC đơn giản / LC song công], [UPC / APC], [không tải / bộ chuyển đổi và bím tóc / 1×2 micro PLC / 1×4 micro PLC], cáp [loại và OD], bản đồ lối vào [sửa đổi], bản đồ cáp quang/cổng [sửa đổi], khóa [loại], phụ kiện lắp đặt [danh sách], nhãn [tác phẩm nghệ thuật], ranh giới và báo cáo kiểm tra quang học [xác định], bao bì [xác định].

Cấu hình OEM và dự án

Kiểm soát thiết bị đầu cuối được tải thông qua một BOM được phê duyệt

Glory Optical liệt kê các-đầu nối, dây bím, bộ chia PLC vi mô được cài đặt sẵn, nhận dạng vỏ và in bao bì cho mẫu này. Cấu hình dự án nên chuyển qua bản vẽ và xác nhận mẫu trước khi sản xuất lặp lại.

Bản vẽ và cổng-Đánh giá bản đồ

Xác nhận kích thước vỏ, kiểu lắp, phân bổ đầu vào, vị trí bộ chuyển đổi, tuyến khay, vị trí bộ chia và nhãn cổng trong một bản sửa đổi.

Lắp ráp quang học được tải

Xác định bộ điều hợp, bím tóc và bộ chia PLC tùy chọn theo mô tả bộ phận, loại sợi, độ bóng đầu nối, chiều dài, chuỗi màu và hồ sơ chấp nhận quang học.

Nhận dạng và đóng gói

Phê duyệt hình in vỏ, nhãn mẫu, đánh số cổng, hình ảnh bìa cứng, danh sách phụ kiện và định dạng danh sách đóng gói-để các lô hàng lặp lại sử dụng cùng một hệ thống nhận dạng.

Trình tự phát hành dự án được đề xuất

Dữ liệu ứng dụng → bản vẽ cấu hình → BOM dự án → xác nhận mẫu → kiểm tra quang học và lắp ráp → phê duyệt nhãn/đóng gói → sản xuất hàng loạt.

Nền tảng công ty

Tại sao Glory Optical lại được cung cấp cho Dự án GL{0}}FTB-4F

Glory Optical Communications là nhà sản xuất cơ sở hạ tầng cáp quang thụ động có trụ sở tại Ninh Ba-được thành lập vào năm 2008. Hồ sơ công ty chính thức của công ty liệt kê một cơ sở sản xuất rộng 20.000 mét vuông, hơn 300 sản phẩm quang thụ động, phục vụ hơn 50 quốc gia và hỗ trợ dự án OEM/ODM.

Nhà ở và lắp ráp nhà ga

Đối với hộp cáp quang, hồ sơ công ty xác định khả năng của khuôn và CNC, cụm lắp ráp vỏ, bộ chuyển đổi và tải dây bện, cụm khay nối và điều khiển bản đồ cổng{1}}. Những khả năng này có liên quan trực tiếp khi GL-FTB-4F thay đổi từ vỏ không tải sang thiết bị đầu cuối dành riêng cho dự án.

Kiểm tra và kiểm soát sản xuất

Bạn có thể kiểm tra các sản phẩm được kết nối để tìm tổn thất chèn, tổn thất phản hồi và tình trạng bề mặt cuối{0}}nếu có. Quy trình sản xuất cũng bao gồm-kiểm tra nguyên liệu đầu vào, kiểm tra kích thước, đánh giá lắp ráp, xác nhận cấu hình cổng- và kiểm tra đóng gói.

Cấu hình OEM/ODM

Hỗ trợ OEM/ODM có thể bao gồm cấu trúc vỏ, bố cục cổng, đầu vào cáp, màu sắc, biểu tượng, nhãn, bao bì, cấu hình bộ chuyển đổi, chiều dài cáp, tích hợp bộ chia và bố cục khay nối. Chỉ các trường được xác nhận trong bản vẽ đã được phê duyệt và BOM mới áp dụng cho một đơn hàng cụ thể.

Lấy mẫu và lặp lại-Kiểm soát đơn hàng

Đường dẫn cung cấp thực tế là phê duyệt bản vẽ hoặc mẫu, ghi lại danh sách thành phần quang học và phạm vi thử nghiệm, sau đó khóa nhãn và bao bì vào BOM dự án. Điều này mang lại cho việc mua sắm một tài liệu tham khảo có thể lặp lại cho các đợt sau.



Tìm hiểu thêm về quy trình sản xuất của Glory Optical và năng lực của công ty trênTrang về chúng tôi. Bản vẽ GL{1}}FTB-4F và BOM đã được phê duyệt vẫn là tài liệu kiểm soát cho mỗi đơn hàng.



Xây dựng BOM GL{0}}FTB-4F có thể đặt hàng

Chỉ định Hộp kết thúc sợi quang 2 cổng xung quanh đường dẫn sợi thực tế của bạn

Gửi loại cáp và OD, vị trí lắp đặt, định dạng bộ chuyển đổi, đánh bóng UPC/APC, bản đồ sợi quang và mối nối đang hoạt động, bộ chia tùy chọn, lịch trình bím tóc, khóa, nhãn, phạm vi kiểm tra và các yêu cầu về đóng gói. Glory Optical có thể xem xét các trường này dựa trên cấu hình GL{2}}FTB-4F trước khi báo giá.
