"Cáp quang thả phẳng SST có tông màu 4,5*9,8mm với dây đồng đánh dấu" đại diện cho một giải pháp tinh vi và hiệu quả cao cho nhu cầu truyền dữ liệu và viễn thông hiện đại. Các loại cáp này được thiết kế để cung cấp kết nối đáng tin cậy và hiệu suất cao-, khiến chúng trở nên lý tưởng cho nhiều ứng dụng, từ cài đặt băng thông rộng dân dụng đến mạng dữ liệu thương mại.

Cốt lõi của "Sợi quang SST FTTX có tông màu 4,5*9,8mm" là thiết kế kết hợp giữa độ bền và tính linh hoạt. Kích thước đường kính 4,5 mm và chiều rộng 9,8 mm phản ánh kích thước chắc chắn nhưng dễ quản lý, rất phù hợp-cho nhiều môi trường lắp đặt. Cấu trúc của cáp bao gồm lõi cáp quang một chế độ hoặc nhiều chế độ, tùy thuộc vào yêu cầu cụ thể của mạng. Bản thân sợi được bao quanh bởi một lớp bảo vệ đảm bảo mất tín hiệu tối thiểu và duy trì tính toàn vẹn trong khoảng cách xa.

Tính năng chính của các sợi quang FTTX này là khả năng điều chỉnh âm sắc, giúp đơn giản hóa đáng kể quá trình định vị và xác định các loại cáp cụ thể trong quá trình lắp đặt và bảo trì. Tính năng điều chỉnh âm sắc được hỗ trợ nhờ dây đánh dấu bằng đồng tích hợp chạy dọc theo các sợi quang bên trong cáp. Dây đánh dấu này có thể được sử dụng với bộ tạo âm và đầu dò để theo dõi đường dẫn của cáp, giúp quản lý và khắc phục sự cố cơ sở hạ tầng mạng dễ dàng hơn.

"SST có thể điều chỉnh âm lượng" trong tên sản phẩm đề cập đến công nghệ Cáp quang đơn{0}}chế độ hoặc Đa chế độ (SST) tiên tiến được sử dụng trong các loại cáp này. Công nghệ SST được thiết kế để mang lại hiệu suất vượt trội với độ suy giảm thấp và băng thông cao. Điều này đảm bảo rằng việc truyền dữ liệu hiệu quả và đáng tin cậy, thậm chí trên khoảng cách xa. Cáp hỗ trợ Internet tốc độ cao, truyền phát video HD và các ứng dụng sử dụng nhiều dữ liệu khác, khiến chúng phù hợp cho cả mục đích sử dụng dân dụng và thương mại.

Đặc trưng

• Thông lệ tiêu chuẩn và khả năng tương thích phần cứng
• Bảo vệ sợi quang và tính toàn vẹn tín hiệu
• Khả năng chấp nhận vật liệu

• Loại bỏ các yêu cầu liên kết và nối đất
• Cải thiện khả năng xử lý và lắp đặt dễ dàng; giảm chi phí vận chuyển và lưu trữ

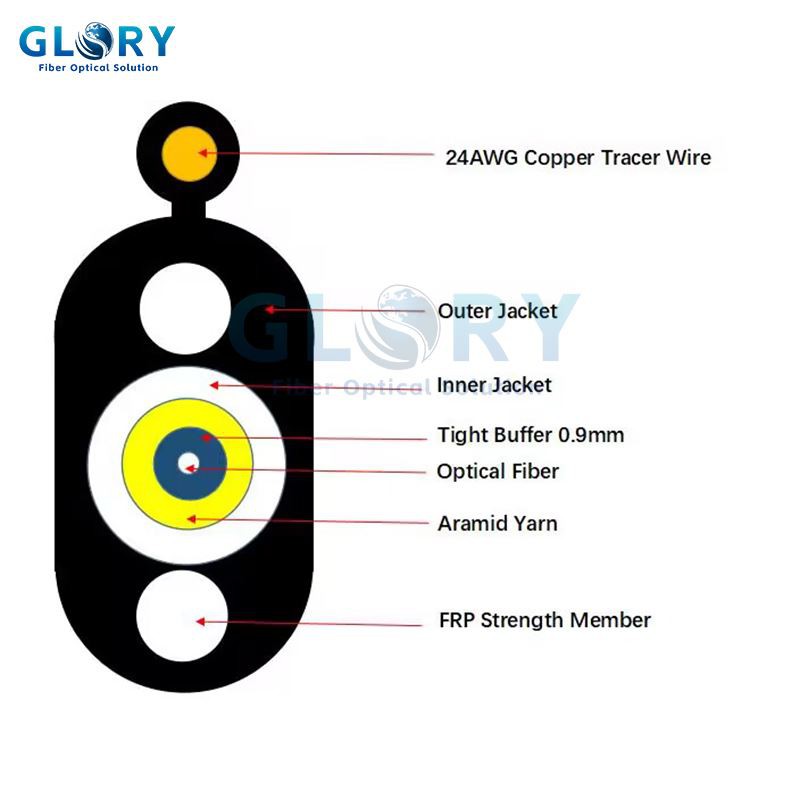

Kết cấu cáp

MẶT HÀNG		SỰ MIÊU TẢ
Số lượng sợi		1
Bộ đệm chặt chẽ	Đường kính ngoài (mm):	0.9±0.05
	Vật liệu:	LSZH
trong vỏ bọc	Đường kính ngoài (mm):	3.0
	Vật liệu:	LSZH
Thành viên sức mạnh		Sợi aramid
Vật liệu khối nước:		Sợi chặn nước
Thành viên sức mạnh		G-FRP-1.6mm
vỏ bọc	độ dày:	Không. 0.8mm
	Vật liệu:	HDPE
OD của cáp (mm)		4,5 * 9,8mm ± 0,3
Trọng lượng tịnh (kg/km)		43

Sợi quang

MẶT HÀNG	ĐƠN VỊ	THÔNG SỐ KỸ THUẬT
Loại sợi		G652D	G657A
suy giảm	dB/km	1310nm Nhỏ hơn hoặc bằng 0,36 1550nm Nhỏ hơn hoặc bằng 0,22
Phân tán màu	ps/nm.km	1310nm Nhỏ hơn hoặc bằng 3,5 1550nm Nhỏ hơn hoặc bằng 18 1625nm Nhỏ hơn hoặc bằng 22
Độ dốc phân tán bằng không	ps/nm2.km	Nhỏ hơn hoặc bằng 0,092
Bước sóng phân tán bằng không	bước sóng	1300 ~ 1324
Cắt-Bước sóng (lcc)	bước sóng	Nhỏ hơn hoặc bằng 1260
Suy giảm so với uốn (60mm x100vòng)	dB	(Bán kính 30 mm, 100 vòng ) Nhỏ hơn hoặc bằng 0,1 @ 1625nm	(Bán kính 10 mm, 1 vòng) Nhỏ hơn hoặc bằng 1,5 @ 1625nm
Đường kính trường chế độ	mm	9,2 ± 0,4 ở 1310nm	9,2 ± 0,4 ở 1310nm
Cốt lõi-Độ đồng tâm của lớp phủ	mm	Nhỏ hơn hoặc bằng 0,5	Nhỏ hơn hoặc bằng 0,5
Đường kính ốp	mm	125±1	125±1
Lớp ốp không-hình tròn	%	Nhỏ hơn hoặc bằng 0,8	Nhỏ hơn hoặc bằng 0,8
Đường kính lớp phủ	mm	245±5	245±5
Kiểm tra bằng chứng	Gpa	Lớn hơn hoặc bằng 0,69	Lớn hơn hoặc bằng 0,69

Hiệu suất cơ học và môi trường của cáp

KHÔNG.	MẶT HÀNG	PHƯƠNG PHÁP THỬ	TIÊU CHÍ CHẤP NHẬN
1	Kiểm tra tải kéo	Phương pháp thử nghiệm: IEC 60794-1-E1 Tải trọng kéo dài - dài{1}}:350N - Tải trọng kéo ngắn-:800N - Chiều dài cáp: Lớn hơn hoặc bằng 50m	- Độ suy giảm tăng@1550nm: Nhỏ hơn hoặc bằng 0,1dB - Không bị nứt vỏ và đứt sợi
2	Kiểm tra khả năng chống nghiền	Phương pháp thử nghiệm: IEC 60794-1-E3 - Tải trọng dài:300 N/100mm - Tải ngắn:1000 N/100mm Thời gian tải: 1 phút	- Độ suy giảm tăng@1550nm: Nhỏ hơn hoặc bằng 0,1dB - Không bị nứt vỏ và đứt sợi
3	Kiểm tra khả năng chống va đập	Phương pháp thử nghiệm: IEC 60794-1-E4 - Độ cao va chạm:１ｍ - Trọng lượng tác động: 450ｇ - Điểm tác động: Lớn hơn hoặc bằng 5 - Tần suất tác động: Lớn hơn hoặc bằng 3/điểm	- Độ suy giảm tăng@1550nm: Nhỏ hơn hoặc bằng 0,1dB - Không bị nứt vỏ và đứt sợi
4	Uốn lặp đi lặp lại	Phương pháp thử nghiệm: IEC 60794-1-E6 - Đường kính trục gá:20D (D=đường kính cáp) - Trọng lượng của đối tượng:15kg - Tần số uốn:30 lần - Tốc độ uốn:2s/lần	- Độ suy giảm tăng@1550nm: Nhỏ hơn hoặc bằng 0,1dB - Không bị nứt vỏ và đứt sợi
5	Kiểm tra độ xoắn	Phương pháp thử nghiệm: IEC 60794-1-E7 - Chiều dài:1m - Trọng lượng của đối tượng:25kg - Góc:±180 độ - Tần suất: Lớn hơn hoặc bằng 10/điểm	- Độ suy giảm tăng@1550nm: Nhỏ hơn hoặc bằng 0,1dB - Không bị nứt vỏ và đứt sợi
6	Kiểm tra độ thấm nước	Phương pháp thử nghiệm: IEC 60794-1-F5B - Chiều cao cột áp:1m - Chiều dài mẫu vật:3m - Thời gian kiểm tra: 24 giờ	- Không có rò rỉ qua đầu cáp hở
7	Kiểm tra đạp xe nhiệt độ	Phương pháp thử nghiệm: IEC 60794-1-F1 - Các bước nhiệt độ:＋20 độ ,－40 độ ,＋70 độ ,＋20 độ - Thời gian thử nghiệm: 24 giờ/bước - Chỉ số chu kỳ:2	- Độ suy giảm tăng@1550nm: Nhỏ hơn hoặc bằng 0,1dB - Không bị nứt vỏ và đứt sợi
8	Giảm hiệu suất	Phương pháp thử nghiệm: IEC 60794-1-E14 - Chiều dài thử nghiệm:30cm - Phạm vi nhiệt độ:70±2 độ - Thời gian thử nghiệm: 24 giờ	- Không có hợp chất làm đầy nào rơi ra
9	Nhiệt độ	Hoạt động: -40 độ ~+60 độ Lưu trữ/Vận chuyển: -50 độ ~+70 độ Lắp đặt: -20 độ ~+60 độ
