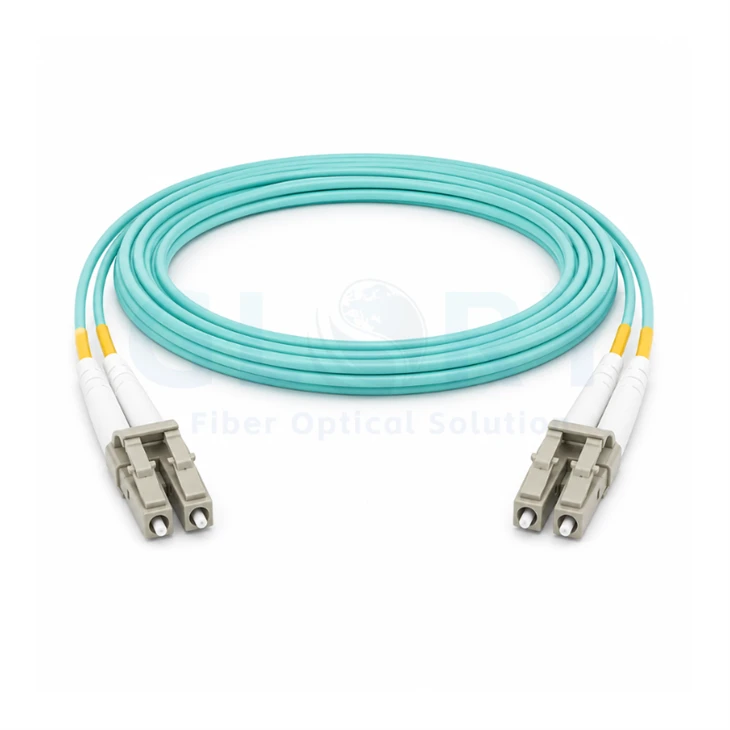

Cáp nối đôi sợi OM3 LC UPC đến LC UPC khởi động ngắn cho các liên kết- mật độ cao 10G/40G/100G
Cáp vá sợi quang song công khởi động ngắn LC UPC đến LC UPC của Glory Optical OM3 được thiết kế cho các trung tâm dữ liệu, mạng viễn thông và môi trường cáp doanh nghiệp, nơi triển khai cắm-và-phát nhanh, kết nối chéo- rõ ràng và không gian giá đỡ hạn chế là những yêu cầu chính.
Sợi quang OM{1}}/125μm uốn cong-không nhạy, đầu nối LC khởi động ngắn 12 mm và áo khoác thủy có đệm chặt-OFNR 2,0 mm giúp thiết bị này phù hợp với các kết nối Ethernet đa mode khoảng cách ngắn- đến trung bình-và các vùng vá mật độ-cao.
Cáp-đầu cuối trước để kết nối nhanh và kết nối chéo-
Bộ nhảy song công LC được kết thúc trước-cung cấp giải pháp cắm-và-sẵn sàng-để{2}}sử dụng cho các hệ thống cáp lớn. Chúng giảm bớt công việc chấm dứt hiện trường, rút ngắn thời gian lắp đặt và thực hiện di chuyển, bổ sung và thay đổi dễ dàng hơn trong phòng thiết bị, vùng MDA/EDA, giá đỡ viễn thông và tủ mạng doanh nghiệp.
Tại sao khởi động ngắn lại quan trọng
Bốt ngắn 12 mm loại bỏ nhu cầu sử dụng ống co nhiệt dài-và rút ngắn cụm đầu nối khoảng 30% so với nhiều thiết kế bốt-tiêu chuẩn. Điều này mang lại cho người cài đặt nhiều quyền tự do định tuyến hơn trong không gian hẹp đồng thời cải thiện tính linh hoạt của cáp mà không ảnh hưởng đến hiệu suất truyền dẫn.
Các tính năng chính
Trang này định vị cáp xung quanh giá trị triển khai thực tế: độ ổn định truyền tải cấp nhà cung cấp-, thiết kế khởi động nhỏ gọn, định tuyến-không nhạy cảm và cài đặt mật độ-cao nhanh hơn.
Thông số kỹ thuật
| Tên sản phẩm | LC UPC đến LC UPC Cáp vá sợi đa mode khởi động ngắn OM3 |
|---|---|
| Độ dài tham chiếu | 1m / 3ft |
| Đầu nối A | LC UPC song công |
| Đầu nối B | LC UPC song công |
| Số lượng chất xơ | 2 sợi |
| Lớp sợi | Uốn cong-sợi không nhạy cảm |
| Chế độ sợi | OM{0}}/125μm đa chế độ |
| Bước sóng | 850 / 1300nm |
| Đánh giá ngọn lửa | Riser / OFNR |
| Đường kính ngoài của cáp | 2,0mm |
| Loại khởi động | ủng ngắn 12mm |
| Màu áo khoác | Thủy |
| Phân cực | A (Tx) đến B (Rx) |
| Loại cáp | Được đệm chặt |
| Bán kính uốn cong tối thiểu - Sợi | 7,5mm |
| Bán kính uốn cong tối thiểu - Cáp | 20D/10D, động/tĩnh |
| Độ bền của đầu nối | 1000 chu kỳ giao phối |
| Độ bền kéo | 90 / 150N, dài hạn-/ngắn hạn- |
| Mất chèn | Nhỏ hơn hoặc bằng 0,3dB |
| Trả lại tổn thất | Lớn hơn hoặc bằng 30dB |
| Suy giảm ở 850nm | Nhỏ hơn hoặc bằng 3,5dB/km |
| Suy giảm ở 1300nm | Nhỏ hơn hoặc bằng 1,5dB/km |
| Nhiệt độ hoạt động | -10 độ đến +70 độ |
| Nhiệt độ bảo quản | -20 độ đến +70 độ |
| Sự tuân thủ | Các tài liệu tuân thủ dự án và hồ sơ kiểm tra có thể được cung cấp theo yêu cầu đặt hàng. |
Giải pháp kết nối
Cáp OM3 song công này có thể hỗ trợ các kênh thu phát đa chế độ tương thích và các kết nối cấp độ-giá đỡ khi quang học, khoảng cách và ngân sách liên kết đã chọn được khớp chính xác.
Kịch bản ứng dụng
Vá giá có mật độ-cao
Cáp BIF khởi động ngắn phù hợp với vùng vá MDA và EDA nơi cáp phải đi qua không gian hẹp một cách sạch sẽ.
Kết nối thiết bị
Kết nối các cổng đa mode song công LC giữa các switch, panel và thiết bị quang trong các phòng mạng viễn thông.
Phòng mạng LAN doanh nghiệp
Được sử dụng để nâng cấp mạng doanh nghiệp, chuyển đổi-sang-bộ chuyển đổi bảng điều khiển và kết nối đường trục chéo- cục bộ.
Kết nối 10G SR
OM3 cung cấp băng thông cao hơn sợi quang đa chế độ truyền thống và có hiệu quả về mặt chi phí đối với Ethernet 10G khoảng cách ngắn- đến trung bình.
Liên kết song công tương thích
Có thể được sử dụng trong các ứng dụng đa chế độ song công 40G/100G khi được ghép nối với sơ đồ khoảng cách và quang học chính xác.
Nhận dạng cổng trực quan
Áo khoác mã hóa màu-màu Aqua giúp người cài đặt nhanh chóng xác định đường dẫn OM3, giảm thời gian cài đặt và thử nghiệm.
Ghi chú lắp đặt và bảo trì
Cáp khởi động ngắn giúp đơn giản hóa quá trình cài đặt-mật độ cao nhưng việc định tuyến và kiểm tra chính xác vẫn đóng vai trò quan trọng đối với hiệu suất-lâu dài.
- Sử dụng với các cổng đa chế độ song công LC UPC và các kênh đa chế độ tương thích hoặc OM3 phù hợp.
- Không sử dụng dây nối thủy OM3 này để thay thế cho các liên kết chế độ đơn màu vàng OS2.
- Tuân theo cực A{0}}đến-B cho các ứng dụng cáp quang song công thông thường trừ khi dự án có quy định khác.
- Tránh quấn dây buộc chặt, uốn cong, tạo áp lực lên cửa tủ và bộ quản lý cáp quá đầy.
- Giữ cáp trên bán kính uốn cong tối thiểu của nó trong quá trình đi dây và sau khi đóng cửa tủ.
- Làm sạch các mặt đầu- của đầu nối LC trước khi vá hoặc kiểm tra quang học lần cuối.
Những lỗi đặt hàng phổ biến cần tránh
Cáp vá LC có thể trông giống nhau nhưng những khác biệt nhỏ về chế độ sợi, chiều dài khởi động, cực tính và xếp hạng vỏ bọc có thể dẫn đến sản phẩm sai cho cấu trúc giá đỡ.
Kiểm tra trước khi mua
- Chọn OM3 aqua cho các liên kết đa chế độ OM3, không phải liên kết chế độ đơn màu vàng OS2.
- Chọn cốp ngắn 12mm khi khoảng sáng gầm xe phía sau cổng LC bị hạn chế.
- Chọn song công khi bộ thu phát sử dụng các sợi Tx/Rx riêng biệt.
- Xác nhận OFNR có thể chấp nhận được đối với khu vực lắp đặt trước khi đặt hàng.
- Xác nhận độ dài với độ chùng của quản lý cáp, không chỉ khoảng cách từ cổng-đến-cổng.
Lựa chọn khởi động tiêu chuẩn và ngắn hạn
Đối với các trang sản phẩm Glory, sự so sánh này giúp khách hàng hiểu tại sao nên chọn mẫu này thay vì dây vá LC OM3 tiêu chuẩn.
Thông tin RFQ
Để báo giá cáp chính xác, vui lòng xác nhận loại đầu nối, loại khởi động, chế độ cáp, chiều dài, định mức vỏ, đường kính cáp và bao bì.
| Mục RFQ | Cấu hình tiêu chuẩn | Những gì cần xác nhận |
|---|---|---|
| Loại kết nối | Song công LC UPC sang song công LC UPC | Xác nhận chất đánh bóng LC/LC hoặc LC/SC lai, UPC hoặc APC. |
| Loại khởi động | ủng ngắn 12mm | Sử dụng phần khởi động ngắn cho các giá đỡ-mật độ cao và các tấm chắn-phía sau chật hẹp. |
| Chế độ sợi | OM3 50/125μm uốn cong-sợi không nhạy cảm | Xác nhận OM3, OM4, OM5, OM2 hoặc OS2 theo thiết kế liên kết. |
| Số lượng chất xơ | 2 sợi, song công | Xác nhận đơn giản hoặc song công tùy theo yêu cầu của bộ thu phát. |
| Áo khoác cáp | OFNR PVC 2.0mm | Chỉ định LSZH, plenum hoặc áo khoác khác nếu dự án yêu cầu. |
| Chiều dài | Tham chiếu 1m / 3ft | Cung cấp độ dài tuyến đường cộng với độ chùng cho bộ quản lý cáp và chuyển động của bảng điều khiển. |
| Bao bì | 1 chiếc mỗi túi hoặc gói-dựa trên dự án | Nhãn OEM, mã vạch, nhãn SKU hoặc gói số lượng lớn có thể được thảo luận cho các đơn đặt hàng số lượng lớn. |
Câu hỏi thường gặp
Hỏi: Ưu điểm chính của cáp vá LC khởi động ngắn 12mm là gì?
Đáp: Phần khởi động ngắn giúp giảm phần nhô ra phía sau đầu nối, giúp cáp uốn cong tự nhiên hơn trong các giá-mật độ cao, bảng vá lỗi và cổng chuyển đổi có khe hở hạn chế.
Q: Cáp này là singlemode hay multimode?
Đáp: Trang sản phẩm này dành cho sợi quang đa mode OM3 50/125μm. Nó không nên được sử dụng để thay thế cho cáp vá singlemode OS2.
Q: Áo khoác thủy có ý nghĩa gì?
Trả lời: Aqua thường được sử dụng để nhận dạng cáp đa mode OM3, giúp kỹ thuật viên phân biệt nó với cáp đơn mode OS2 màu vàng hoặc các loại cáp khác trong giá đỡ hỗn hợp.
Hỏi: Cáp này có thể được sử dụng cho các liên kết 10G, 40G hoặc 100G không?
Trả lời: Nó có thể được sử dụng cho các liên kết đa chế độ song công tương thích khi quang học, khoảng cách, thiết kế kênh và ngân sách liên kết phù hợp với yêu cầu của dự án. Luôn xác nhận loại máy thu phát trước khi đặt hàng.
Hỏi: Cáp loại OM3LCSDX-này có thể lắp đặt ngoài trời được không?
Đáp: Không. Đây là cáp nối OFNR trong nhà. Đối với môi trường ngoài trời, trên không, trong ống dẫn, chôn trực tiếp hoặc môi trường khắc nghiệt, hãy chọn cáp quang có định mức{2}}ngoài trời.
Hỏi: Lợi ích của thiết kế ủng ngắn{0}}không co nhiệt là gì?
Đáp: Nó cải thiện tính linh hoạt của cáp, giúp đầu nối dễ dàng đi qua các không gian hẹp cũng như đơn giản hóa việc lắp đặt và bảo trì mà không ảnh hưởng đến hiệu suất quang học.
