Chọn kết nối cáp quang không chỉ là tìm đầu nối phù hợp với thiết bị. Bộ chuyển đổi, chất đánh bóng đầu nối, loại sợi, dây vá, dây buộc và bảng vá lỗi phải hoạt động như một hệ thống. Sự không phù hợp tại bất kỳ điểm nào có thể làm tăng tổn thất, làm phức tạp việc bảo trì hoặc hạn chế việc mở rộng trong tương lai.
FTTH, trung tâm dữ liệu và mạng doanh nghiệp sử dụng nhiều thành phần cơ bản giống nhau, nhưng chúng không sử dụng theo cùng một cách. Liên kết FTTH thường ưu tiên độ phản xạ thấp và bảo trì thuê bao đơn giản. Trung tâm dữ liệu ưu tiên mật độ, độ phân cực và tốc độ di chuyển. Nền tảng doanh nghiệp thường cần khả năng tương thích, bản vá có thể quản lý được và có chỗ cho sự phát triển.
Một kết nối cáp quang hoàn chỉnh thường bao gồm các bộ điều hợp, đầu nối, dây nối hoặc dây nối và một bảng điều khiển hoặc vỏ bọc.
Các thành phần kết nối sợi chính là gì?
Các thành phần kết nối cáp quang tạo ra các điểm kết nối có thể tháo rời và cố định giữa thiết bị đang hoạt động và nhà máy cáp được lắp đặt. Mỗi thành phần có một vai trò khác nhau.
| Thành phần | Chức năng chính | Điểm lắp đặt điển hình | Câu hỏi tuyển chọn chính |
|---|---|---|---|
| Bộ chuyển đổi sợi quang | Căn chỉnh và ghép nối hai đầu nối tương thích | Bảng vá, ổ cắm trên tường, FDB hoặc giao diện thiết bị | Những đầu nối, đánh bóng, kiểu dáng thân máy và tay áo nào được yêu cầu? |
| Đầu nối sợi | Cung cấp một giao diện quang học có thể tháo rời | Cổng thiết bị, bộ chuyển đổi, thiết bị đầu cuối hoặc dụng cụ kiểm tra | Giao diện và cách đánh bóng nào phù hợp với ứng dụng? |
| Dây vá sợi | Kết nối hai giao diện đã kết thúc | Liên kết thiết bị-đến-bảng điều khiển hoặc bảng điều khiển-đến-bảng điều khiển | Những đầu nối, sợi, chiều dài và áo khoác nào là cần thiết? |
| Bím tóc sợi | Kết nối giao diện-được đánh bóng tại nhà máy với cáp nối-hợp nhất | Khay nối, ODF, FDB hoặc hộp kết cuối | Đầu nối, loại sợi và cấu trúc đuôi lợn nào phù hợp với khay? |
| Bảng vá / Vỏ bọc | Tổ chức các bộ điều hợp, mối nối và vòng lặp dịch vụ | Giá đỡ, tường, tủ hoặc phòng viễn thông | Cần bao nhiêu mật độ, khả năng truy cập và mở rộng? |
Các thành phần kết nối sợi quang: Sự khác biệt chính
1. Bộ chuyển đổi cáp quang: Căn chỉnh giao diện
A bộ chuyển đổi cáp quanggiữ hai đầu nối phù hợp thẳng hàng. Bộ chuyển đổi phải phù hợp với dòng đầu nối, kiểu dáng thân máy và cấu hình đánh bóng. Các tùy chọn phổ biến bao gồm các định dạng SC, LC, FC, đơn giản và song công.
Các ống căn chỉnh bằng gốm Zirconia được sử dụng rộng rãi khi cần căn chỉnh lặp lại chính xác. Các vật liệu bọc khác có thể được chỉ định cho các ứng dụng đa chế độ hoặc thiết bị cụ thể. Thông số kỹ thuật của dự án phải xác định phần bọc thay vì chỉ dựa vào màu của bộ chuyển đổi.
2. Đầu nối cáp quang: Khả năng tương thích với thiết bị và mạng

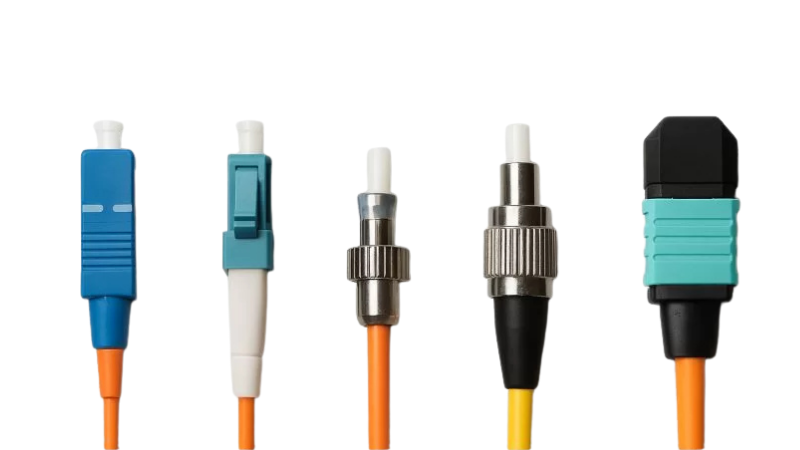

Đầu nối sợiđược lựa chọn theo cổng thiết bị, kiến trúc mạng và nhu cầu bảo trì. SC phổ biến trong FTTH và phân phối viễn thông. LC hỗ trợ mật độ cổng cao hơn trong các thiết bị chuyển mạch và bảng vá lỗi. FC vẫn hữu ích trên một số thiết bị thử nghiệm, trong khi MPO/MTP hỗ trợ các kết nối đa sợi quang và hệ thống quang học song song.
Giao diện UPC và APC không được trộn lẫn. UPC sử dụng chất đánh bóng tiếp xúc vật lý, trong khi APC sử dụng chất đánh bóng góc cạnh để giảm lực phản xạ. Lựa chọn đúng phụ thuộc vào thiết kế của thiết bị và hệ thống-chứ không chỉ màu sắc của đầu nối.
3. Dây nối sợi: Kết nối thiết bị có thể tháo rời
A dây vá sợiliên kết hai giao diện đã kết thúc. Việc lựa chọn bắt đầu với đầu nối ở mỗi đầu, tiếp theo là sợi quang-chế độ đơn hoặc đa chế độ, cấu trúc đơn giản hoặc song công, chiều dài cáp và mức ngọn lửa hoặc mức đánh giá môi trường cần thiết.
Uốn cong sợi quang chế độ đơn{1}không nhạy cảm có thể cải thiện khả năng định tuyến trong các tủ dày đặc nhưng cáp thành phẩm vẫn phải tuân theo bán kính uốn cong được chỉ định. Đối với hiệu suất chữa cháy, hãy sử dụng phân loại áo khoác theo yêu cầu của mã địa phương và không gian lắp đặt; LSZH, ống đứng và ký hiệu toàn thể không thể thay thế cho nhau.
4. Đuôi lợn sợi quang: Kết hợp-Kết thúc nối
A bím tóc sợi quangcó một đầu nối-được kết thúc tại nhà máy ở một đầu và một đầu sợi quang để nối nhiệt hạch ở đầu kia. Nó thường được sử dụng khi cáp trục, cáp thả hoặc cáp phân phối kết thúc trong khay nối.
Loại sợi phải phù hợp với cây cáp, đường kính và chiều dài của bím tóc phải vừa với khay. Độ dài vòng lặp dịch vụ-phải tuân theo kế hoạch bảo trì và thiết kế bao vây thay vì một con số chung.
5. Fiber Patch Panel: Mật độ, khả năng tiếp cận và mở rộng

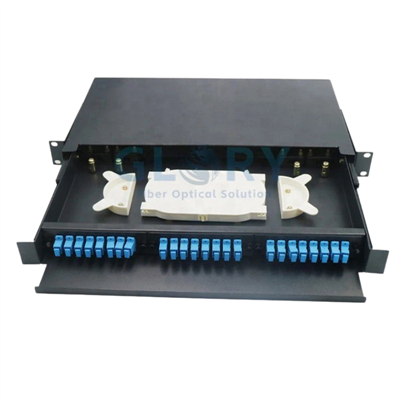

A bảng vá sợisắp xếp các adapter, mối nối, đường trục và dây thiết bị. Bảng điều khiển chính xác phụ thuộc vào số lượng cổng, mật độ đầu nối, quyền truy cập phía trước hoặc phía sau, hướng vào cáp- và khả năng mở rộng trong tương lai.
Bảng LC rất hữu ích cho các liên kết song công mật độ-cao, trong khi băng MPO/MTP và bảng chuyển đổi hỗ trợ hệ thống cáp đa sợi-mô-đun. Công suất dự phòng cần được lập kế hoạch từ mô hình bảo trì và dự báo tăng trưởng thực tế.
Cách chọn thành phần kết nối cáp quang
1. Bắt đầu với ứng dụng
Loại mạng xác định nhóm lựa chọn đầu tiên. FTTH/PON, Ethernet song công, quang học song song, đường trục doanh nghiệp và hệ thống thử nghiệm có các yêu cầu về giao diện, phản xạ, mật độ và bảo trì khác nhau.
2. So khớp loại sợi và liên kết
Xác nhận sợi quang đơn mode hoặc đa mode và danh mục cáp chính xác trước khi chọn dây hoặc bím tóc. Đầu nối có thể kết nối vật lý trong khi loại sợi, cực tính hoặc đường dẫn quang vẫn không chính xác.
3. Kết nối đầu nối và đánh bóng
Chọn SC, LC, FC, MPO/MTP hoặc giao diện khác tùy theo thiết bị và bảng điều khiển. Sau đó xác nhận UPC hoặc APC. Không bao giờ sử dụng đầu nối APC đối với giao diện UPC.
4. Decide Between Patch Cord and Pigtail Termination
Sử dụng dây vá nơi cả hai bên đều cần kết nối có thể tháo rời. Sử dụng các bím tóc để cáp đã lắp đặt sẽ được nối-nối và trình bày trên bảng điều khiển bộ chuyển đổi. Các cụm lắp ráp được kết thúc trước-có thể phù hợp hơn khi ưu tiên tốc độ cài đặt và khả năng lặp lại.
5. Mật độ kế hoạch và khả năng tiếp cận bảo trì
Số lượng cổng cao chỉ hữu ích khi kỹ thuật viên có thể xác định, làm sạch, kiểm tra và thay thế các kết nối. Xác nhận ghi nhãn, vòng lặp dịch vụ, kiểm soát uốn cong và truy cập trước khi chọn bảng điều khiển nhỏ nhất có thể.
Kịch bản ứng dụng: Sự kết hợp kết nối nào phù hợp?
Liên kết thuê bao FTTH và PON
Hướng chung:Sợi OS2, bộ điều hợp và đầu nối SC/APC, bím tóc SC/APC trong FDB hoặc hộp treo tường và dây nối hoặc cụm thả phù hợp với ONT.
Tại sao nó phù hợp:SC cung cấp giao diện trường mạnh mẽ, trong khi tính năng đánh bóng APC giúp kiểm soát phản xạ ngược trong hệ thống PON. Hộp kết thúc phải cung cấp khả năng lưu trữ mối nối, bảo vệ đầu nối và nhận dạng cổng rõ ràng.
Liên kết song công của trung tâm dữ liệu
Hướng chung:Dây vá song công LC/UPC có OM4 dành cho các ứng dụng đa chế độ-tiếp cận ngắn hoặc OS2 cho các liên kết chế độ đơn-, kết hợp với bảng LC mật độ-cao.
Tại sao nó phù hợp:LC cung cấp khả năng kết nối song công nhỏ gọn và khả năng tương thích rộng rãi với các giao diện thu phát. Loại sợi và phạm vi tiếp cận phải được chọn từ thông số kỹ thuật của bộ thu phát thay vì chỉ chọn màu vỏ.
Quang học-song song và các đường trục mật độ-cao
Hướng chung:Các đường trục, băng cassette hoặc bảng chuyển đổi MPO/MTP có số lượng sợi, giới tính, hướng phím và phương pháp phân cực cần thiết.
Tại sao nó phù hợp:Khả năng kết nối đa sợi-làm giảm khối lượng cáp và thời gian cài đặt cho các liên kết mật độ-cao, nhưng phải xác định phân cực và ánh xạ làn đường trước khi đặt hàng.
Xương sống doanh nghiệp và trường học
Hướng chung:Các bảng vá lỗi LC hoặc SC với OS2 hoặc OM4, được chọn để phù hợp với nhà máy cáp và thiết bị đang hoạt động hiện có.
Tại sao nó phù hợp:Khả năng tương thích và khả năng mở rộng có thể quản lý thường quan trọng hơn mật độ tối đa. Dây lai nên được sử dụng có chủ ý, không thay thế cho sơ đồ giao diện.
Thiết bị kiểm tra và môi trường khắc nghiệt
Hướng chung:FC, SC hoặc các đầu nối chắc chắn tùy theo thiết bị hoặc vỏ bọc, với bộ chuyển đổi kín và cụm cáp khi môi trường yêu cầu.
Tại sao nó phù hợp:Thiết bị thử nghiệm có thể yêu cầu các giao diện ren an toàn, trong khi lắp đặt ngoài trời hoặc công nghiệp có thể cần khóa, bịt kín và bảo vệ cơ học ngoài đầu nối trong nhà tiêu chuẩn.
Ma trận lựa chọn kết nối sợi quang
| Ứng dụng | Hướng kết nối | Hướng sợi | Bảng điều khiển / Vỏ bọc | Rủi ro chính cần kiểm tra |
|---|---|---|---|---|
| FTTH / PON | SC/APC là phổ biến | OS2, thường uốn cong-thả lỏng không nhạy cảm hoặc sợi trong nhà | FDB, NID, ổ cắm trên tường hoặc hộp kết cuối | APC/UPC không khớp, ô nhiễm và định tuyến chặt chẽ |
| Trung tâm dữ liệu song công | Song công LC/UPC | OM4 hoặc OS2 tùy theo bộ thu phát | Bảng điều khiển LC mật độ-cao | Loại sợi, chiều dài hoặc phân cực song công sai |
| Quang học song song | MPO/MTP | Số lượng và loại sợi phù hợp với ứng dụng | Bảng điều khiển bộ chuyển đổi Cassette hoặc MPO | Giới tính, khóa, phân cực và lập bản đồ làn đường |
| Xương sống doanh nghiệp | LC hoặc SC | OS2 hoặc OM4 | Bảng vá lỗi gắn trên giá hoặc{0}}tường | Khả năng tương thích và quyền truy cập mở rộng kế thừa |
| Thử nghiệm/công nghiệp | FC, SC hoặc giao diện chắc chắn | Phù hợp với nhạc cụ và lộ trình | Duy trì cơ học, niêm phong và giao phối lặp đi lặp lại |
Tùy chọn kết nối quang vinh quang được đề xuất
SC, LC, FC và các định dạng bộ chuyển đổi đơn giản hoặc song công khác dành cho bảng, hộp và giao diện thiết bị.
Xem bộ điều hợp cáp quang →Cấu hình trình kết nối dành riêng cho UPC, APC và ứng dụng- dành cho viễn thông, doanh nghiệp và lắp ráp ngoài trời.
Xem đầu nối cáp quang →Dây vá đơn chế độ và đa chế độ có các tùy chọn quản lý đầu nối, vỏ bọc, độ dài và cáp{1}}khác nhau.
Xem dây vá sợi →Dây bím tóc-được kết cuối tại nhà máy dành cho thiết bị kết cuối được nối-hợp nhất trong ODF, FDB và vỏ bọc sợi.
Xem bím tóc sợi quang →Tùy chọn bảng giá đỡ và mô-đun để quản lý bộ điều hợp, nối, đường trục và mở rộng trong tương lai.
Xem bảng vá sợi →Các công cụ kiểm tra, làm sạch và kiểm tra để kiểm soát tổn thất tại các giao diện cáp quang có thể tháo rời.
Xem công cụ cáp quang →Phần kết luận
Chọn kết nối cáp quang không phải là chọn một đầu nối hoặc cáp tốt hơn trên toàn cầu. Sự kết hợp phù hợp phụ thuộc vào ứng dụng, giao diện thiết bị, loại sợi, độ bóng, mật độ, môi trường lắp đặt và kế hoạch bảo trì.
Khi các yêu cầu đó đã rõ ràng, bạn có thể chọn bộ điều hợp, đầu nối, dây vá, dây nối và bảng điều khiển làm một hệ thống tương thích. Điều này làm giảm lỗi cài đặt, bảo vệ ngân sách quang học và giúp việc bảo trì trong tương lai trở nên dễ dàng hơn.
