Hệ thống cáp trung tâm dữ liệu hiện đại: Xương sống được xây dựng cho thực tế

Giới thiệu: Ngoài bảng thông số kỹ thuật

Hãy quên đi những lời hứa trừu tượng về tốc độ. Trong một trung tâm dữ liệu trực tiếp, hệ thống cáp không phải là băng thông lý thuyết; đó là về thực tế vật lý của nhiệt, không gian và bàn tay con người. Những giá đỡ cũ chứa những sợi dây đơn, một khu rừng đầy màu sắc nhưng hỗn loạn, đã tạo ra những nút cổ chai mà chúng tôi không thể mua được. Tôi đã thấy các kỹ thuật viên dành nửa giờ để tìm ra một lỗi duy nhất trong mê cung đó trong khi hệ thống báo động vang lên. Việc chuyển sang hệ thống cáp mật độ cao, có cấu trúc-sử dụng hệ thống MTP/MPO và bảng mô-đun không chỉ là một bản nâng cấp; đó là một bước chuyển từ nghề thủ công sang kỹ thuật đáng tin cậy, có thể lặp lại. Đây là nền tảng giúp 40G, 100G và những bước tiến xa hơn không chỉ khả thi mà còn có thể quản lý được.

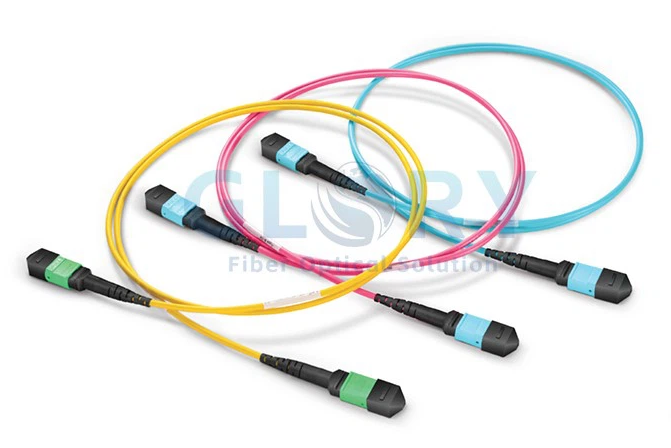

MTP/MPO: Không chỉ là sự kết nối, một triết lý

Gọi trình kết nối MTP/MPO là trình kết nối "dày đặc" sẽ đánh giá thấp nó. Đó là một hệ thống trong một phích cắm. Giữ 12, 16 hoặc 24 sợi trong vỏ không lớn hơn nhiều so với SC tiêu chuẩn, nó thể hiện sự thay đổi thiết kế cơ bản. Điểm khác biệt quan trọng: MPO là tiêu chuẩn chung (Bật-sợi quang-), trong khi MTP là một triển khai cụ thể, ưu việt của Conec Hoa Kỳ, được biết đến với độ chính xác và độ bền-một chi tiết trở nên quan trọng trong hàng nghìn chu kỳ giao phối.

Lợi thế-trong thế giới thực không chỉ là mật độ; đó là khả năng dự đoán. Khi triển khai 100G-SR4 yêu cầu 8 sợi, bạn không còn phải xử lý, gắn nhãn và định tuyến bốn cặp song công LC riêng biệt nữa. Bạn đang xử lý một đối tượng. Khi triển khai vào lúc 3 giờ sáng, khi caffeine đã hết tác dụng, khả năng xảy ra lỗi sẽ giảm đi rõ rệt. Cáp trục cuối{12}}được kết thúc tại nhà máy sử dụng các đầu nối này có các đầu đã được kiểm tra và đánh bóng. Tôi nhớ lại một dự án trong đó chúng tôi chạy 144 sợi quang giữa các tầng bằng cách sử dụng 12 đường trục MTP 12{18}sợi quang. Công việc chấm dứt hợp đồng kéo dài một tuần đối với hai kỹ sư đã được hoàn thành trong một buổi chiều. Thời gian tiết kiệm được không chỉ là về lao động; đó là về việc đưa thiết bị tạo doanh thu lên mạng nhanh hơn.

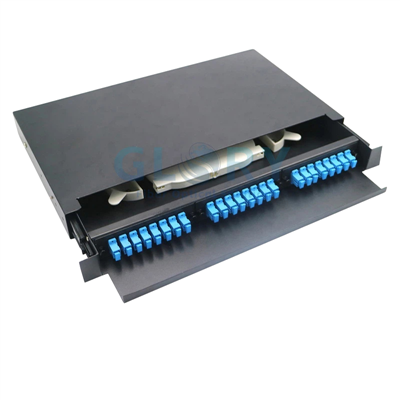

Bảng vá: Hệ thống kiếm được tiền từ đâu

Phân cực: Bẫy cài đặt im lặng

Phân cực là khía cạnh thường bị hiểu lầm và thất bại nhất trong việc triển khai MPO. Khái niệm này rất đơn giản: ánh sáng phải truyền từ cổng Tx ở một đầu đến cổng Rx ở đầu kia. Với 12 sợi giống hệt nhau trong một đầu nối, để đạt được điều này đòi hỏi phải có sơ đồ chéo có chủ ý, được TIA-568 xác định là Phương pháp A, B và C.

Lý thuyết rõ ràng; thực tế là nơi thất bại xảy ra. Cái bẫy là sự không nhất quán. Bạn có thể mua cáp trung kế Phương pháp B nhưng vô tình lắp băng cassette Loại A. Liên kết sẽ chết và lỗi không thể nhìn thấy được bằng mắt. Tôi đã từng trải qua một ngày bực bội khi khắc phục sự cố liên kết 40G mới và phát hiện ra rằng cực của băng cassette đã bị đảo ngược do trình cài đặt không xác minh loại được đóng dấu trên vỏ.

Từ hiện trường, Phương pháp B đã nổi lên như một tiêu chuẩn thực tế vì tính đơn giản của nó: việc "lật" được thực hiện một lần, bên trong cáp đường trục. Dây nối luôn đi thẳng-. Tính nhất quán này làm giảm tải nhận thức. Quy tắc là tuyệt đối: trước khi bạn cắm bất cứ thứ gì vào, hãy xác minh phương pháp trên nhãn cáp đường trục, băng cassette và tài liệu thiết kế của bạn. Máy đo ánh sáng của bạn sẽ cảm ơn bạn.

Tích hợp: Chế độ xem từ Rack

Chúng ta hãy xem qua trình tự triển khai thực tế, cách nó thực sự diễn ra. Bạn đang kết nối một hàng công tắc trên cùng{1}}của{2}}giá đỡ mới với bảng điều khiển tổng hợp lõi cách đó 30 mét.

Trước tiên, bạn cài đặt các khung bảng vá lỗi có mật độ-cao ở cả hai vị trí. Sau đó, bạn kéo-các cáp trung kế MTP đã được kết thúc trước-đây là những cáp dày, chắc chắn có mắt kéo bảo vệ. Bạn định tuyến chúng qua khay trên cao hoặc ống dẫn dưới-sàn, nối mặt sau của Bảng A với mặt sau của Bảng B. Đây là đường trục được bảo vệ vĩnh viễn của bạn. Không có máy hàn nhiệt hạch tại chỗ.

Tiếp theo, bạn lắp vào các bảng các băng cassette phù hợp với cực bạn đã chọn. Bạn nghe thấy tiếng tách rõ ràng khi đầu nối MTP kết nối với băng cassette ở phía sau. Ở mặt trước, giờ đây bạn đã có một dãy cổng LC được dán nhãn rõ ràng. Cuối cùng, bạn sử dụng dây vá song công LC ngắn, có mã màu-để kết nối các cổng phía trước này với cổng chuyển mạch hoặc cổng máy chủ cụ thể. Toàn bộ liên kết hiện đang hoạt động.

Những lợi ích hoạt động là sâu sắc. Việc xử lý sự cố được tách riêng: nếu một liên kết bị lỗi, trước tiên bạn hãy thay thế dây vá mặt trước-ngắn, có thể truy cập được. Việc mở rộng quy mô là hợp lý: thêm một công tắc mới có nghĩa là sử dụng nhiều cổng hơn trên băng cassette hiện có hoặc trượt vào một băng cassette mới. Việc quản lý cáp là điều vốn có, không phải là vấn đề cần suy nghĩ lại. Luồng khí, thường được tính đến sau trong hệ thống cáp, được cải thiện đáng kể vì các đường trục dày, cố định được định tuyến gọn gàng ở phía sau và phía trước chỉ sử dụng các dây nối ngắn cần thiết.

Thực hiện: Bài học từ thực địa

Lập kế hoạch trên giấy là một chuyện; cài đặt ở một trung tâm dữ liệu đông đúc, ồn ào lại là chuyện khác. Đây là số năm triển khai đã được xác nhận là không thể thương lượng:

Thiết kế với Slack, không chỉ là không gian​

Để lại 70% diện tích các tấm nhưng cũng thiết kế các vòng chùng rõ ràng cho cáp trục. Một vòng dịch vụ, được cuộn gọn gàng và được bảo đảm trong bộ quản lý dọc, là biện pháp bảo hiểm chống lại việc di chuyển giá đỡ trong tương lai hoặc các lực kéo vô tình.

Phân cực như tôn giáo​

Ghi lại phương pháp bạn đã chọn (một lần nữa, nên sử dụng B) vào Sổ tay. Sau đó, dán nhãn vật lý cho mỗi đầu cáp đường trục và khay cassette bằng "Phương pháp B" bằng bút đánh dấu vĩnh viễn. Dự phòng trực quan ngăn ngừa lỗi.

Bán kính uốn cong là luật, không phải là hướng dẫn​

Những khúc cua sắc nét gây ra hiện tượng mất "uốn{0}}vĩ mô". Tôi đã kiểm tra các liên kết đã vượt qua nhưng ở rìa vì một thân cây bị buộc quá chặt quanh một góc. Sử dụng trình quản lý bán kính-mượt mà ở mọi nơi.

Dán nhãn cho người tiếp theo, không phải cho bạn​

Theo dõi TIA-606-C. Nhãn của bạn phải rõ ràng với ai đó vào lúc 2 giờ sáng trong thời kỳ khủng hoảng. Bao gồm giá nguồn, giá đích và ID mạch. Một nhãn in đơn giản sẽ tốt hơn băng viết tay.

Mũ chống bụi vẫn bật cho đến khi kết nối​

Phần bên trong của ống sắt MTP chưa sử dụng là một nam châm hút bụi và xơ vải. Tôi giữ một chai khí nén và một hộp que lau chùi trong bộ dụng cụ của mình. Mọi đầu nối đều được kiểm tra bằng ống kính bỏ túi trước khi kết nối-không có ngoại lệ.

Kiểm tra mọi thứ, không giả định gì​

Kiểm tra cơ bản bằng Bộ kiểm tra suy hao quang học (OLTS) là bắt buộc sau{0}}cài đặt. Nhưng cũng kiểm tra sau khi cấu hình lại. Vấn đề thay đổi sau{3}}phổ biến nhất không phải là hỏng mà là do đầu nối bị bẩn trong quá trình xử lý. Ghi lại các giá trị tổn thất; chúng là cơ sở cho chẩn đoán trong tương lai của bạn.

Cách tiếp cận hệ thống cáp này biến nó từ một chi phí cần thiết thành một tài sản chiến lược. Đó là một hệ thống thừa nhận những hạn chế của vật lý, khả năng sai lầm của người vận hành và tính tất yếu của sự thay đổi. Mục tiêu ngày nay không chỉ là kết nối điểm A với điểm B mà còn là xây dựng một lớp vật lý vẫn rõ ràng, có khả năng thích ứng và đáng tin cậy cho kỹ sư tiếp theo mở cửa giá đỡ.
