Tầm quan trọng của việc lựa chọn cáp chính xác
Việc lắp đặt cáp không phù hợp có thể dẫn đến suy giảm hiệu suất, lỗi tín hiệu hoặc vi phạm tuân thủ. Mỗi loại cáp được thiết kế bằng vật liệu và kết cấu cụ thể để giải quyết những thách thức riêng biệt, chẳng hạn như ứng suất cơ học, an toàn cháy nổ hoặc tiếp xúc với môi trường. Việc sử dụng cáp ngoài ứng dụng dự kiến sẽ làm ảnh hưởng đến độ tin cậy của mạng.
Ví dụ: việc triển khai cáp-trong nhà ở môi trường ngoài trời thường dẫn đến suy giảm lớp vỏ sớm và hơi ẩm xâm nhập, dẫn đến mất tín hiệu và cần phải thay thế tốn kém.
Dữ liệu ngành nhấn mạnh tác động thực tế của những lựa chọn này. Hiệp hội Băng thông rộng Cáp quang đã lưu ý rằng các lỗi cài đặt, bao gồm cả thông số kỹ thuật cáp không chính xác, góp phần gây ra một phần đáng kể sự chậm trễ của dịch vụ ban đầu. Hơn nữa, Liên minh Viễn thông Quốc tế (ITU) trong báo cáo "Đo lường sự phát triển kỹ thuật số" luôn nhấn mạnh cơ sở hạ tầng đáng tin cậy là nền tảng của việc áp dụng băng thông rộng, bắt đầu bằng việc lựa chọn thành phần chính xác.
Cáp thả FTTH: Đoạn lối vào tòa nhà bên ngoài

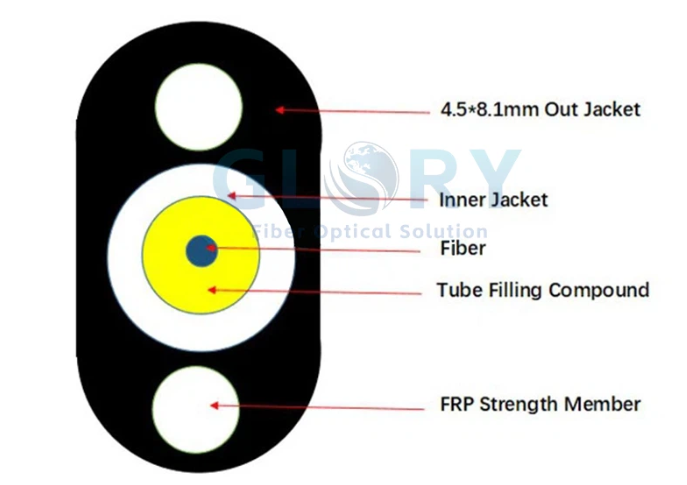

Cáp thả FTTH cung cấp liên kết cuối cùng từ điểm phân phối trên đường phố đến cơ sở của thuê bao. Thiết kế của họ ưu tiên tính linh hoạt và dễ cài đặt cho hoạt động ngắn và thường phức tạp này. Đặc điểm chính là tuân thủ tiêu chuẩn ITU-T G.657 dành cho sợi không nhạy cảm khi uốn cong-, giúp giảm thiểu tình trạng mất tín hiệu khi cáp được định tuyến quanh các góc hẹp hoặc qua các cổng vào nhỏ.
Những loại cáp này thường có đường kính nhỏ, thiết kế nhẹ và thường được-kết nối sẵn để đơn giản hóa và tăng tốc quá trình cài đặt. Chất liệu vỏ thường được thiết kế để hạn chế tiếp xúc ngoài trời nhưng không tương đương với cáp ngoài trời hoàn toàn. Một lỗi phổ biến là kéo dài việc sử dụng cáp thả FTTH qua các nhịp dài trên không hoặc bị chôn vùi.
Vì nó thiếu lớp gia cố chắc chắn và lớp chống ẩm của cáp ngoài trời chuyên dụng nên việc sử dụng sai mục đích như vậy sẽ dẫn đến nguy cơ hỏng hóc cao. Tài liệu từ nhiều nhà cung cấp dịch vụ internet (ISP) cho thấy thực tế này là nguyên nhân thường xuyên gây ra các lỗi mạng có thể phòng ngừa được ở phân đoạn "đồng hồ cuối cùng".
Cáp trong nhà: Tuân thủ và an toàn cho các lối đi nội bộ
Khi tín hiệu đi vào tòa nhà, an toàn cháy nổ và tuân thủ quy định về điện trở thành mối quan tâm hàng đầu. Cáp trong nhà được phân loại theo đặc tính dễ cháy và tạo khói của chúng, theo quy định của các tiêu chuẩn như Hiệp hội phòng cháy chữa cháy quốc gia (NFPA) 70 hoặc Bộ luật điện quốc gia (NEC) ở Bắc Mỹ.
Hai xếp hạng chính là cần thiết:
Riser-được xếp hạng (OFNR)
Được thiết kế để chạy theo chiều dọc giữa các tầng trong các trục không{0}}toàn thể. Những dây cáp này chống lại sự lan truyền lên trên của ngọn lửa.
Toàn thể{0}}được xếp hạng (OFNP)
Bắt buộc đối với các không gian được sử dụng để lưu thông không khí trong môi trường, chẳng hạn như phía trên trần treo hoặc trên sàn nâng. Chúng có lớp vỏ tạo ra rất ít khói và ít bắt lửa hơn.
Việc sử dụng cáp có định mức-dây nâng trong không gian rộng rãi là vi phạm trực tiếp các quy tắc xây dựng và phòng cháy chữa cháy. Những vi phạm như vậy, nếu được phát hiện trong quá trình kiểm tra, có thể dẫn đến lệnh tháo và thay thế tất cả-hệ thống cáp không tuân thủ. Ngoài xếp hạng an toàn, cáp trong nhà thường sử dụng cấu trúc đệm-chặt để đảm bảo độ bền và việc lựa chọn đầu nối (LC, SC) cũng như chất đánh bóng (UPC, APC) được xác định bởi thiết bị giao tiếp.
Cáp ngoài trời: Được thiết kế để đảm bảo độ bền môi trường

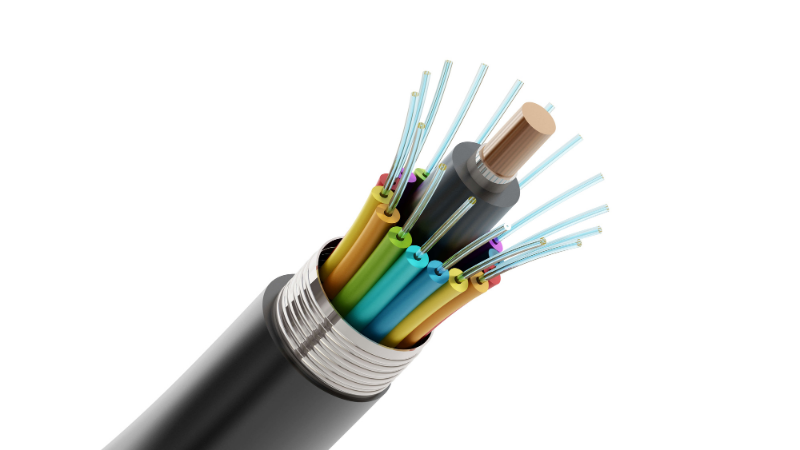

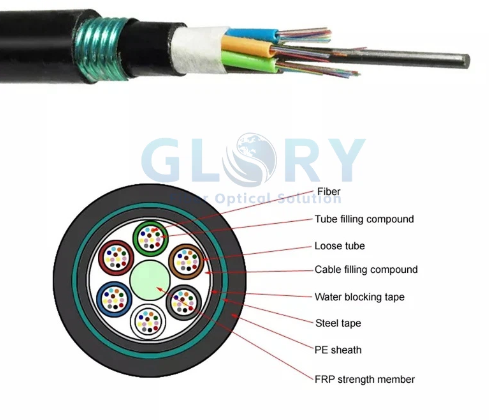

Cáp ngoài trời được chế tạo để chịu được sự tiếp xúc kéo dài với các tác nhân gây áp lực từ môi trường, bao gồm bức xạ cực tím, nhiệt độ khắc nghiệt, độ ẩm và hư hỏng vật lý do động vật gặm nhấm hoặc đào bới. Cấu trúc của chúng khác biệt đáng kể so với các loại trong nhà. Sợi thường được đặt lỏng lẻo bên trong các ống-bị chặn nước và lớp vỏ bên ngoài được làm bằng polyetylen-mật độ cao, có khả năng chống tia cực tím-.
Mức độ bảo vệ cơ học cần thiết phụ thuộc vào phương pháp lắp đặt:
Chôn cất trực tiếp
Những dây cáp này được bọc thép, thường có băng thép gợn sóng, để chống lại sự nghiền nát và sự xâm nhập của loài gặm nhấm.
Trên không
Chúng bao gồm một bộ phận chịu lực tích hợp hoặc bộ truyền tin để hỗ trợ trọng lượng của cáp qua các nhịp giữa các cực.
ống dẫn
Được thiết kế với lớp vỏ trơn để tạo điều kiện kéo qua ống dẫn.
Một lỗi thường gặp là mang cáp ngoài trời trực tiếp vào bên trong tòa nhà. Vỏ bọc bằng polyetylen của cáp ngoài trời không được đánh giá về độ an toàn cháy nổ và thường bị cấm theo quy định khi chạy trong nhà. Thông lệ tiêu chuẩn là kết thúc cáp ngoài trời trong vỏ bọc bên ngoài kín và chuyển sang cáp trong nhà được xếp hạng phù hợp cho đường dẫn bên trong.
Phương pháp tuyển chọn thực tế
Một cách tiếp cận có hệ thống để lựa chọn sẽ ngăn ngừa các lỗi phổ biến. Quá trình này có thể dựa trên ba câu hỏi tuần tự về đường đi dự định của cáp:
Con đường vật lý là gì?
Xác định con đường hoàn chỉnh: chôn bên ngoài, trên không, tường trong, trần nhà hoặc kết hợp. Phân đoạn tuyến đường theo môi trường.
Các mối nguy hiểm chiếm ưu thế là gì?
Đối với mỗi phân khúc, xác định những rủi ro chính. Đó là nước và sự nghiền nát (chôn), tia cực tím và sức căng (trên không), hay sự lan truyền lửa và khói (hệ thống thông gió trong nhà)?
Thông số kỹ thuật cáp nào giúp giảm thiểu những mối nguy hiểm này?
Chọn cáp có thông số kỹ thuật tiêu chuẩn được thiết kế cho các mối nguy hiểm đã được xác định. Điều này có nghĩa là chỉ định lớp giáp chôn cho các phân đoạn trên mặt đất, xếp hạng toàn thể cho các không gian xử lý không khí-và uốn cong sợi không nhạy cảm-cho các điểm vào chật hẹp.
Phương pháp này chuyển trọng tâm từ tên sản phẩm sang yêu cầu về hiệu suất. Nó được áp dụng phổ biến, cho dù lắp đặt đơn giản tại nhà hay mạng trường học phức tạp.
Phần kết luận
Cáp quang FTTH, trong nhà và ngoài trời phục vụ các chức năng riêng biệt, không{0}}có thể thay thế cho nhau. Cáp thả được tối ưu hóa để mang lại sự linh hoạt và lối vào bên ngoài đơn giản. Cáp trong nhà được điều chỉnh bởi các mã an toàn cháy nổ. Cáp ngoài trời được chế tạo để có độ bền cơ học và môi trường.
Thực hiện thành công đòi hỏi phải tôn trọng mục đích thiết kế của từng loại.
Các vấn đề tái diễn về sự xâm nhập của hơi ẩm, vi phạm quy định về phòng cháy và hỏng hóc cơ học thường là kết quả của việc sử dụng cáp ngoài phạm vi dự định của nó. Bằng cách phân tích trước tiên môi trường lắp đặt và các rủi ro liên quan, các thông số kỹ thuật cáp phù hợp sẽ trở thành kết quả rõ ràng và hợp lý, tạo cơ sở cho việc lắp đặt cáp quang tuân thủ và đáng tin cậy.
