Giới thiệu
Hệ thống cáp trục sợi quang là đường cao tốc dữ liệu chính trong các tòa nhà hiện đại. Nó kết nối các phòng thiết bị với tủ viễn thông. Hệ thống này mang lượng dữ liệu khổng lồ từ các dịch vụ đám mây, ứng dụng AI và video. Khi các thiết bị Wi-Fi 6/7 và IoT phát triển, tốc độ đường trục phải đạt 40G hoặc 100G. Nếu không, tắc nghẽn sẽ xảy ra.Đầu nối MPO/MTPlà chìa khóa ở đây. Thiết kế của họ gói 12 hoặc 24 sợi vào một phích cắm.
Điều này giúp tiết kiệm không gian trong các trung tâm dữ liệu đông đúc. Các nhà lãnh đạo ngành nhưCorninggiả sử MPO/MTP là tiêu chuẩn cho mạng 40G/100G. Hướng dẫn này hiển thị các bước đơn giản để cài đặt chính xác.
Đầu nối MPO/MTPKhái niệm cơ bản

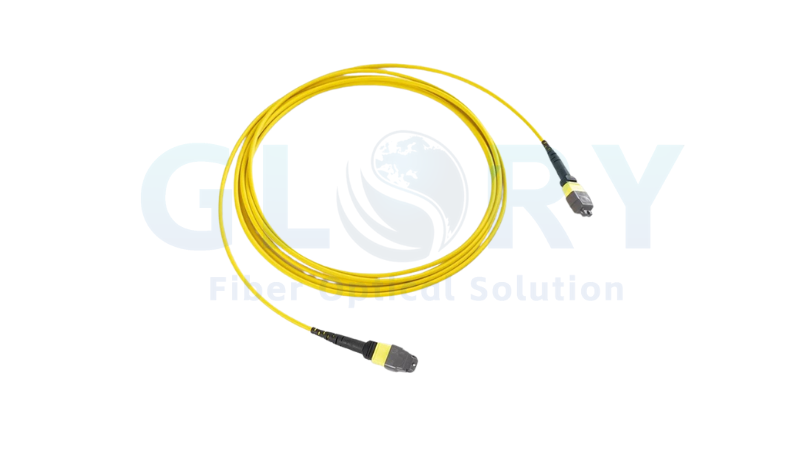

Đầu nối MPO sử dụng ống nối hình chữ nhật có 12 hoặc 24 sợi. Các chốt dẫn hướng đảm bảo sự liên kết tốt. MTP là phiên bản tốt hơn của MPO. Nó có vỏ có thể tháo rời và dung sai chặt chẽ hơn. Chất lượng tốt có nghĩa là suy hao chèn dưới 0,35dB và suy hao phản hồi trên 30dB. Luôn kiểm tra việc tuân thủ tiêu chuẩn IEC 61754-7.
Có ba loại phân cực: Loại A (thẳng), Loại B (lật ngược) và Loại C (hoán đổi cặp). Hình ảnh từ FS.com cho thấy định hướng chính quan trọng như thế nào. Không bao giờ ép buộc kết nối. Các chân cắm sai gây ra hư hỏng.
Tiêu chuẩn 40G/100G và bố cục mạng
IEEE 802.3ba xác định các tiêu chuẩn 40GBASE-SR4 và 100GBASE-SR4 . 40G sử dụng bốn đường dẫn 10G. 100G-SR4 sử dụng bốn đường dẫn 25G. Ba bố cục hoạt động tốt: liên kết chuyển đổi trực tiếp với đường trục MPO, hệ thống cáp có cấu trúc với các điểm ngắt MPO-đến{15}}LC hoặc thiết kế cột sống{16}}lá. Sợi OM4 hỗ trợ 150 mét cho 100G{21}}SR4. OM3 chỉ đạt 100 mét.
Bảng IEEE chứng minh OM4 tốt hơn. Luôn kết hợp loại sợi với nhu cầu khoảng cách của bạn. Không vượt quá giới hạn để tránh mất tín hiệu.
Thiết kế hệ thống cáp của bạn
Chọn sợi OM4 để có chi phí và hiệu suất tốt. OM5 bổ sung tính sẵn sàng cho việc ghép kênh bước sóng trong tương lai. Lập kế hoạch phân cực một cách cẩn thận. Phương pháp A sử dụng bảng vá lỗi lật. Phương pháp B sử dụng đảo ngược đầu nối.
Phương pháp C hoán đổi các cặp sợi quang. Mô-đun MTP HD của Corning cung cấp mật độ cổng cao và bảo vệ bán kính uốn cong. Tính toán nhu cầu sợi quang. 40G cần 8 sợi (4 truyền, 4 nhận). 100G-SR4 cần 12 sợi (8 hoạt động, 4 dự phòng). Sử dụng vỏ 1U dọc để quản lý độ trễ. Các nghiên cứu điển hình của FS.com cho thấy điều này giúp ngăn ngừa tắc nghẽn.
Quy tắc cài đặt và kiểm tra
Trước tiên hãy làm sạch mọi đầu nối. Kiểm tra bằng kính hiển vi quang học 400x. Sử dụng chất tẩy rửa IEC 61300-3-35. Căn chỉnh thẳng các chốt dẫn hướng khi lắp vào. Không làm nghiêng phích cắm. Chờ một tiếng click. Kiểm tra hai cách. Cấp 1 kiểm tra tổng tổn thất và tính liên tục bằng nguồn sáng MPO. Cấp 2 sử dụng OTDR để kiểm tra từng sợi.
Đạt/không đạt cần mức suy hao kênh dưới 1,5dB ở 850nm. Luôn xác minh độ phân cực bằng máy kiểm tra vòng lặp MPO. Các lỗi thường gặp là bụi bẩn trên ống nối và trình tự sợi sai. Hướng dẫn chi tiết của Corning về cài đặt mô-men xoắn thích hợp.
Chuẩn bị cho 400G và hơn thế nữa
Hãy suy nghĩ về đường dẫn nâng cấp. Sử dụng 16-MPO sợi quang để chia 400G{12}}SR8 thành bốn liên kết 100G. Sợi OM5 hỗ trợ công nghệ SWDM4 trên nhiều bước sóng. Đối với các mạng LC hiện có, bộ thu phát BiDi cho phép di chuyển song công trên các đường trục MPO sợi đơn{10}}sợi xử lý bốn làn 100G của 400G-DR4.
Uốn cong-sợi không nhạy cảm (BIF) ngăn ngừa hư hỏng trong các khay chật. Các tiêu chuẩn IEEE 802.3cm hiện bao phủ 400G trên cáp quang đa mode. Hệ thống MPO-đã chấm dứt trước cho phép bạn bổ sung dung lượng khi cần. Cách tiếp cận "trả tiền-khi bạn-phát triển" này sẽ tiết kiệm tiền sau này. Luôn kiểm tra nhu cầu thu phát OEM trước khi nâng cấp.
-Các ví dụ thực tế trên thế giới và tại sao chúng quan trọng
Hãy để tôi chia sẻ một số trường hợp thực tế. Một ngân hàng thương mại ở Georgia cần liên kết 100G giữa các mô-đun kinh doanh cốt lõi của mình. Họ đã chọn hệ thống MTP mật độ-cao của FS.com. Giải pháp sử dụng cáp MTP bọc thép cho các liên kết ngoài trời. Nó hoạt động trong điều kiện mưa lớn và tuyết. Ngân hàng có độ trễ truyền-thấp cho các ứng dụng cốt lõi của mình. Tôi nghĩ điều này cho thấy các hệ thống{10}đã kết thúc trước hoạt động như thế nào trong điều kiện khắc nghiệt.
Một ví dụ khác là EDGE Rapid Connect của Corning. Đây là giải pháp cáp có mật độ cao,-cao. Nó sử dụng trình kết nối Fast Track MTP. Hai kỹ thuật viên có thể kết nối 3.456 sợi quang trong một ngày làm việc. Điều đó thật nhanh chóng. Corning cho biết họ giảm thời gian cài đặt tới 70%. Theo quan điểm của tôi, loại tốc độ này rất quan trọng đối với các trung tâm dữ liệu lớn.
Ngoài ra, đầu nối MPO/MTP còn tiết kiệm thời gian. Việc chấm dứt trường truyền thống mất 55-75 giờ đối với các công việc phức tạp. Hệ thống MPO/MTP đã ngừng hoạt động tại nhà máy. Họ cắt giảm thời gian cài đặt 75-80%. Đây không chỉ là nói chuyện. Đó là sự tiết kiệm thực sự.
Tiêu chuẩn nói gì
Tiêu chuẩn IEEE 802.3ba từ năm 2010 đặt ra các quy tắc cho Ethernet 40G và 100G. Nó xác định thông số kỹ thuật PHY cho các phương tiện khác nhau. Bản cập nhật IEEE 802.3bm năm 2015 đã bổ sung kiến trúc 4×25Gbps cho 100G. Tốc độ này đã chuyển từ 10×10Gbps sang 4×25Gbps. Nó có nghĩa là công suất thấp hơn và mật độ tốt hơn. Các tiêu chuẩn này là nền tảng cho các mô-đun QSFP28 ngày nay.
Đối với khoảng cách xa, sợi OM4 là tốt nhất. Nó hỗ trợ 100 mét cho 100G{4}}SR4 và 150 mét cho 40G-SR4 . OM3 chỉ hỗ trợ 70 mét cho 100G-SR4. Vì vậy OM4 cho phạm vi tiếp cận nhiều hơn. Dữ liệu rõ ràng.
Chuẩn bị sẵn sàng cho 400G
Quá trình chuyển sang 400G đang diễn ra. 400G-SR8 sử dụng mã hóa PAM-4 và đầu nối MPO-16 . Mỗi sợi chạy ở mức 50G. Vì vậy, bạn cần 8 sợi cho 400G. Điều này hiệu quả hơn ý tưởng NRZ cũ với 16 sợi.
Commscope lưu ý rằng đường trục 16 sợi là lựa chọn thông minh cho các hệ thống mới. Chúng hỗ trợ các ứng dụng 8 sợi và 16 sợi. Điều này mang lại sự linh hoạt. Tôi tin rằng việc lập kế hoạch trước sẽ tiết kiệm tiền và rắc rối.
suy nghĩ cuối cùng
Cơ sở hạ tầng đường trục cáp quang rất quan trọng đối với các mạng hiện đại.Đầu nối MPO/MTPtạo ra các liên kết tốc độ cao-có thể. Các tiêu chuẩn như IEEE 802.3ba cung cấp các quy tắc. Sợi OM4 mang lại hiệu suất tốt. Các trường hợp thực tế từ FS.com và Corning cho thấy nó có tác dụng. Nhìn về phía trước, 400G cần MPO 16 sợi và công nghệ PAM-4. Lời khuyên của tôi là hãy lập kế hoạch cho hệ thống của bạn một cách cẩn thận. Sử dụng các bộ phận chất lượng. Thực hiện theo các quy tắc cài đặt. Kiểm tra mọi thứ. Sau đó, mạng của bạn sẽ sẵn sàng cho ngày hôm nay và ngày mai.
