Siêu cường có mật độ-cao
Nói một cách đơn giản, Đầu nối LCtiết kiệm rất nhiều không gian. Đây là tính năng sát thủ của họ. Hãy suy nghĩ về một bảng giá 1U tiêu chuẩn. Bạn có thể chứa tối đa 72 cổng LC trong không gian đó.
Bây giờ, hãy so sánh nó với loại SC cũ hơn, nơi bạn chỉ nhận được khoảng 36. Đó là công suất gấp đôi. Đối với bất kỳ ai đang quản lý một trung tâm dữ liệu đông đúc hoặc một phòng viễn thông chật chội, việc có được điều này không chỉ là điều tuyệt vời; nó là điều cần thiết. Nó cho phép bạn làm được nhiều việc hơn mà không cần thêm không gian vật lý.
Được xây dựng để biểu diễn, không chỉ để tồn tại
Những đầu nối nhỏ này không chỉ nhỏ; chúng cứng rắn và chính xác. Thông số hiệu suất là không thể-thương lượng được đối với nhu cầu ngày nay:
Mất chèn: Thông thường, bạn sẽ thấy mức giảm ánh sáng dưới 0,3 dB, điều này thật tuyệt vời.
Độ bền: Chúng được xếp hạng cho hơn 500 chu kỳ cắm-và-rút phích cắm. Tôi đã thấy chúng có thể chịu được nhiều năm-vá lại nếu được xử lý tốt.
Tốc độ quan trọng: Đây là điểm mấu chốt: hiệu suất suy hao thấp, đáng tin cậy-của chúng cho phép các liên kết cực nhanh, dưới-micro giây cần thiết cho mạng 5G. Kết nối đó từ ăng-ten đến trạm gốc? Đầu nối LCthường làm công việc nặng nhọc đó.
Nơi bạn thực sự sẽ sử dụng chúng
Trung tâm dữ liệu
Đây là lãnh thổ LC. Chúng là-công cụ phù hợp để kết nối bộ chuyển mạch và máy chủ. Khi bạn sử dụng cáp quang 400G tốc độ cao-, các cáp nối từ đường trục MTP nhiều sợi quang đến các cổng thiết bị riêng lẻ hầu như luôn ở dạng song công LC.
Cáp quang đến nhà (FTTH)

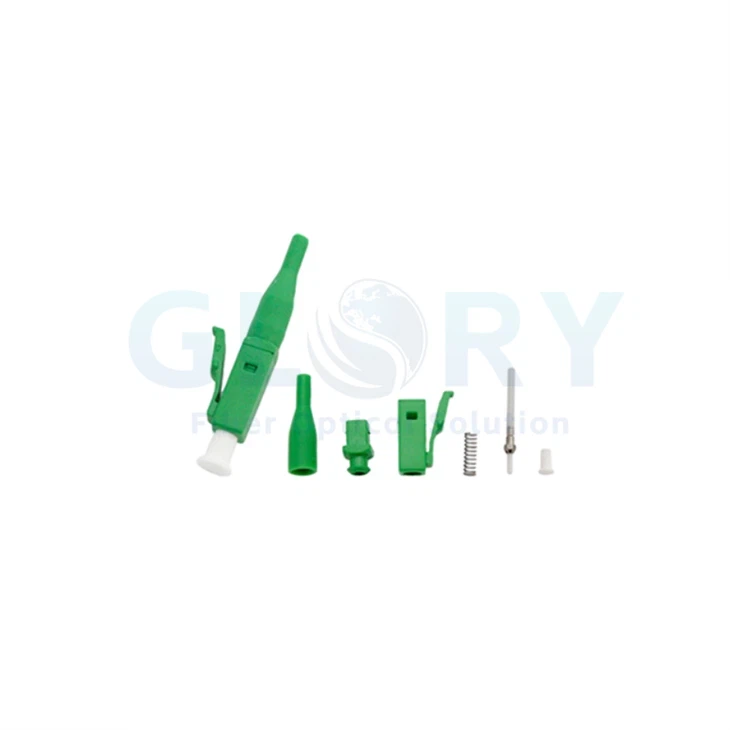

Cáp đi vào nhà bạn có thể có đầu cuối màu xanh lá cây, góc cạnhAPC-Đầu nối LC. Góc đó là chìa khóa để giảm phản xạ, mang lại cho bạn tín hiệu TV và điện thoại rõ ràng.
Trung tâm viễn thông
Bên trong các văn phòng trung tâm và các trạm di động, LC là tiêu chuẩn để kết nối thiết bị. Các tiêu chuẩn ngành như TIA-568.3-D nêu chi tiết chính xác cách kiểm tra hiệu suất của chúng bằng thiết bị phù hợp.
LC so với SC: Một sự lựa chọn rõ ràng
Thật hữu ích khi so sánh chúng trực tiếp với cái cũ hơnĐầu nối SC.
Vấn đề kích thước
SC sử dụng ống nối 2,5mm. LC sử dụng ống sắt 1,25mm. Kích thước nhỏ hơn này không chỉ liên quan đến mật độ; nó làm cho cáp LC linh hoạt hơn và ít nhạy cảm hơn khi bị uốn cong. Trong các thử nghiệm của tôi, LC xử lý sự suy giảm do uốn cong-gây ra tốt hơn khoảng 6dB.
Dễ sử dụng
Tôi thích chốt LC hơn. Đó là một cơ chế kéo-đẩy đơn giản. SC có một chốt khóa nhanh-yêu cầu bạn phải nhấn một tab để nhả nó ra. LC chỉ nhanh hơn và mượt mà hơn trong một khung giá bận rộn.
Chi phí thực sự
Vâng, một chiếc Đầu nối LCcó thể đắt hơn một chút so với SC. Nhưng đó không phải là cách đúng đắn để nhìn vào nó. Bởi vì bạn có thể chứa được số lượng gấp đôi trong cùng một không gian,chi phí mỗi cổngtrong thiết lập mật độ-cao thực sự thấp hơn khoảng 40% với LC. Đó là lập luận chiến thắng.
LC so với MPO: Các công cụ khác nhau
Đừng nhầm lẫn chúng vớiĐầu nối MPO. MPO giống như các đường nối trên đường cao tốc bằng cáp quang-chúng bó 12 hoặc 24 sợi vào một đầu nối lớn cho các đường trục giữa các giá đỡ. LC dành cho kết nối cuối cùng với bộ chuyển mạch, máy chủ hoặc bộ định tuyến của bạn. Bạn sử dụng chúng cùng nhau.
Cài đặt: Làm đúng
Đây là nơi hầu hết các vấn đề bắt đầu hoặc được ngăn chặn.
Kết nối đúng cách
Đẩy thẳng đầu nối vào cho đến khi bạn cảm nhận và nghe thấy tiếng chắc chắnbấm vào. Không ép buộc.
Sạch sẽ, sạch sẽ, sạch sẽ
Tôi không thể nhấn mạnh điều này đủ: bụi bẩn là kẻ thù số 1.
Đối với bụi, hãy sử dụng băng giặt khô.
Đối với vết dầu mỡ hoặc dấu vân tay, hãy sử dụng dụng cụ có cồn 99% (IPA), sau đó lau khô.
Không bao giờ, không bao giờ cắm đầu nối bẩn. Đừng làm vậy.
Kiểm tra mọi lúc
Sau khi làm sạch, sử dụng kính hiển vi sợi. Hãy tìm những vết xước sâu, những vết sứt mẻ lớn gần lõi hoặc cặn bẩn còn sót lại. Bước hai{2}}phút này giúp tiết kiệm hàng giờ khắc phục sự cố.
Lưu ý đến sự không phù hợp
Không bao giờ buộc đầu nối (UPC) màu xanh lam vào cổng (APC) màu xanh lá cây hoặc ngược lại. Bạn sẽ gây ra tổn thất lớn và làm hỏng vĩnh viễn lớp sơn bóng APC có góc cạnh mỏng manh.
Hãy nhẹ nhàng với dây cáp
Tránh những khúc cua gấp ngay tại đầu nối. Giữ bán kính uốn cong ít nhất gấp 10 lần độ dày của cáp.
Khắc phục sự cố thường gặp
Khi có sự cố xảy ra, đây là những gì tôi kiểm tra:
High Loss (>0,3dB)
90% trường hợp là ống sắt bẩn. Hãy làm sạch nó trước! Các nguyên nhân khác là ống nối bị nứt hoặc cáp bị uốn cong.
Kết hợp APC/UPC-Lên
Nếu bạn kết nối sai loại, bạn sẽ thấy mức suy hao phản xạ rất cao. Kiểm tra màu sắc và hy vọng bạn không làm xước vòng đệm APC.
Lỗi phân cực (Tx/Rx bị hoán đổi)
Liên kết sẽ không hoạt động. Khắc phục bằng cách lật kẹp song công trên cáp hoặc sử dụng dây nối đảo ngược cực-đặc biệt.
Ferrule bị hư hỏng
Những vết xước hoặc vết nứt sâu có nghĩa là đầu nối cần được-đánh bóng lại hoặc thay thế hoàn toàn.
Nhìn về phía trước: Tại sao LC vẫn là tương lai
tôi tự tinĐầu nối LCsẽ không biến mất.
Chúng đã được chọn cho-thế hệ quang học 800G tiếp theo trong trung tâm dữ liệu vì chúng đáp ứng các yêu cầu nghiêm ngặt về suy hao.
Hãy để ý đến các nguyên mẫu nano-LC có đầu nối nhỏ 0,8 mm-chúng hứa hẹn mật độ cổng thậm chí còn điên rồ hơn.
Đối với các hệ thống đa bước sóng mới, hãy sử dụng LC với sợi OM5 được bọc trong nước để có kết quả tốt nhất.
Để có các liên kết dài nhất có thể, hãy ghép nối sợi quang có suy hao cực thấp{1}}với đầu nối APC LC- để giảm thiểu cả suy hao và phản xạ.
Lời khuyên cuối cùng của tôi
Luôn luôn muaĐầu nối LCđược chứng nhận phù hợp (tìm IEC 61754-20). Hãy kiểm tra chúng thường xuyên, đặc biệt là sau nhiều lần kết nối lại. Và trong môi trường có tần suất sử dụng cao, 24/7, hãy lên kế hoạch thay thế chúng sau mỗi 8-10 năm. Chúng là những con ngựa lao động, nhưng ngay cả những con ngựa lao động cuối cùng cũng cần phải nghỉ hưu. Lựa chọn chất lượng và duy trì chúng tốt là điều làm cho một mạng thực sự đáng tin cậy.
