Bạn có bao giờ tự hỏi làm thế nào một chùm ánh sáng có thể truyền đi hàng trăm km qua sợi thủy tinh để cung cấp dịch vụ Internet, TV hoặc điện thoại của bạn không? Ngoài sợi cáp, hành trình của nó còn dựa vào mạng lưới những anh hùng thầm lặng: vỏ bọc cáp quang. Ba loại chính-Đóng mối nối, Hộp kết thúc và Hộp phân phối-thường gây nhầm lẫn. Mặc dù tất cả chúng đều bảo vệ các kết nối sợi mỏng manh nhưng vai trò, vị trí và hoạt động bên trong của chúng lại khác nhau rõ rệt.
Hãy coi mạng cáp quang của bạn như một hệ thống đường cao tốc phức tạp:
• Đóng cửa mối nối sợi quang là trạm sửa chữa bên đường và trạm nối cố định.
• Hộp kết thúc sợi quang là nhà để xe cuối cùng và điểm vào tại một tòa nhà cụ thể.
• Hộp phân phối cáp quang là trung tâm trao đổi và phân phối trung tâm cho toàn bộ khu vực lân cận.
Việc chọn đúng giải pháp là rất quan trọng đối với độ tin cậy, khả năng mở rộng và hiệu quả{0}}chi phí của mạng. Hãy làm sáng tỏ những thành phần thiết yếu này.

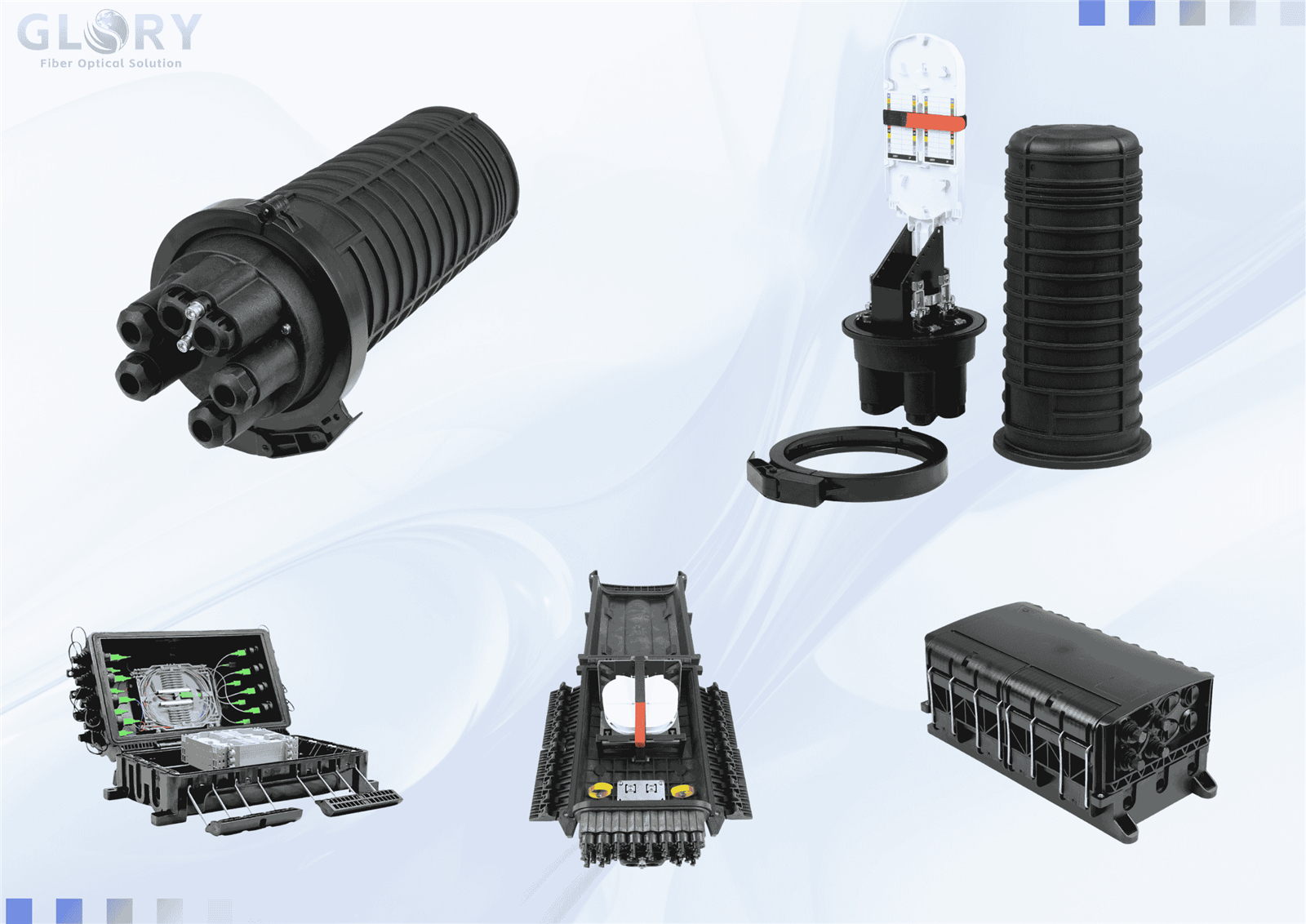

Chương 1: Đóng mối nối sợi quang – Điểm nối cố định
Chức năng cốt lõi: Bảo vệ & Tham gia
Bộ phận đóng mối nối được thiết kế cho một nhiệm vụ cơ bản và lâu dài: bảo vệ mối nối nóng chảy nơi hai sợi thủy tinh trần được hàn với nhau. Đó là về việc tạo đường dẫn quang liên tục,{1}}tổn thất thấp.
Đặc điểm chính & "DNA":
• Hoạt động cốt lõi: Fusion nối.Điều này bao gồm việc loại bỏ lớp phủ sợi, tách các đầu một cách hoàn hảo và sử dụng hồ quang điện để hợp nhất chúng thành một. Phần đóng này bao bọc và bảo vệ những điểm nối mỏng manh này.
• Vị trí tiêu biểu: Ngoài trời, Dọc theo tuyến đường. Bạn sẽ tìm thấy chúng trong các công trình lắp đặt trên không (trên cột), bên trong các hố ga dưới lòng đất hoặc-chôn trực tiếp dọc theo chiến hào. Chúng được đặt ở bất cứ nơi nào mà cáp cần được mở rộng, phân nhánh hoặc sửa chữa.
• Đặc điểm thể chất và môi trường:
- Mạnh mẽ và kín:Được chế tạo bằng vật liệu bền,{0}}chống ăn mòn (ví dụ: PC+ABS, PP) và có hệ thống bịt kín cơ học hoặc gel-để đạt được xếp hạng bảo vệ IP68 cao. Điều này giúp tránh nước, bụi và động vật gặm nhấm.
- Khả năng phục hồi nhiệt độ:Được xếp hạng cho nhiệt độ hoạt động khắc nghiệt (ví dụ: -40 độ đến +85 độ ) để chịu được ánh nắng trực tiếp, lạnh cóng và chu kỳ nhiệt.
• Kiến trúc nội bộ:Nội thất được sắp xếp xung quanh các khay nối có thể xếp chồng lên nhau. Mỗi khay chứa các bộ bảo vệ mối nối nhiệt hạch và cung cấp các kênh để nối vòng và lưu trữ sợi thừa một cách gọn gàng. Thiết kế ưu tiên tổ chức mối nối và giảm sức căng trên các cổng bộ chuyển đổi.
• Kịch bản ca sử dụng chính:
- Nối hai phần của cáp trục đường dài-trong hố ga.
- Tạo kết nối nhánh ("chạm") từ cáp trung chuyển chính để phục vụ vùng lân cận mới.
- Khôi phục cáp vô tình bị cắt trong quá trình thi công đường.

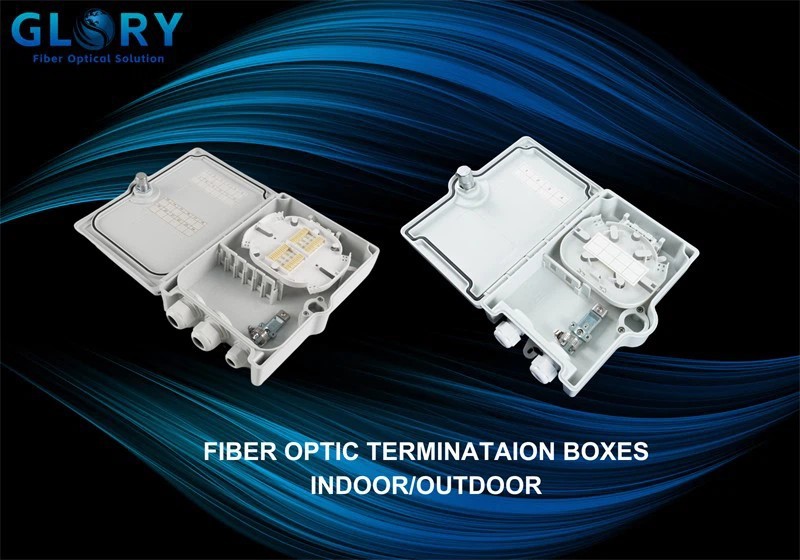

Chương 2: Hộp kết thúc sợi quang – Điểm phân giới cuối cùng
Chức năng cốt lõi: Chấm dứt & Giao diện
Hộp đầu cuối (hoặc Hộp đầu cuối) đánh dấu điểm phân giới-điểm chuyển giao chính thức nơi mạng của nhà cung cấp dịch vụ kết thúc và hệ thống dây điện tại cơ sở của khách hàng bắt đầu. Nhiệm vụ của nó là cung cấp quá trình chuyển đổi an toàn, dễ tiếp cận từ cáp ngoài trời sang các cổng có sẵn-trong nhà được kết nối.
Đặc điểm chính & "DNA":
• Hoạt động cốt lõi:Chấm dứt kết nối. Cáp đến được kết thúc bằng các đầu nối (như SC hoặc LC) thành bím tóc. Các đầu nối này được gắn trên bảng điều khiển bộ chuyển đổi, tạo ra giao diện sạch, cắm{2}}và-chạy.
• Vị trí điển hình:Ở rìa mạng. Được lắp đặt trong nhà (ví dụ: trên tường phòng thiết bị của tòa nhà, trong gara của nhà) hoặc ở các vị trí ngoài trời được bảo vệ như lối vào của tòa nhà.
• Đặc điểm thể chất và môi trường:
- Nhỏ gọn và dễ tiếp cận:Được thiết kế để truy cập dễ dàng hơn, ít thường xuyên hơn. Thường được treo-trên tường bằng bản lề hoặc khay trượt-đơn giản. Xếp hạng bảo vệ (ví dụ: IP65) là đủ cho môi trường được kiểm soát nhưng không đủ cho việc ngâm nước kéo dài.
- Người dùng-Thân thiện:Tập trung vào việc ghi nhãn cổng rõ ràng và dễ dàng vá lỗi cho-người dùng cuối hoặc kỹ thuật viên.
• Kiến trúc nội bộ:
Tập trung xung quanh một bảng điều khiển bộ điều hợp và các tính năng quản lý sợi như cuộn hoặc kẹp để lưu trữ phần đuôi lợn bị chùng. Nó có thể bao gồm các bộ phận nối đất cho các phần tử cáp kim loại. Không gian được tối ưu hóa cho một số lượng kết nối hạn chế.
• Kịch bản ca sử dụng chính:
- Vỏ ONT (Thiết bị đầu cuối mạng quang) được gắn trên bức tường bên ngoài của ngôi nhà khi triển khai FTTH.
- Hộp-gắn tường trong phòng máy chủ văn phòng nơi đường dây dịch vụ bên ngoài đi vào.
- Cung cấp các điểm kiểm tra cho các nhà khai thác mạng để tách biệt và khắc phục sự cố-của người đăng ký.

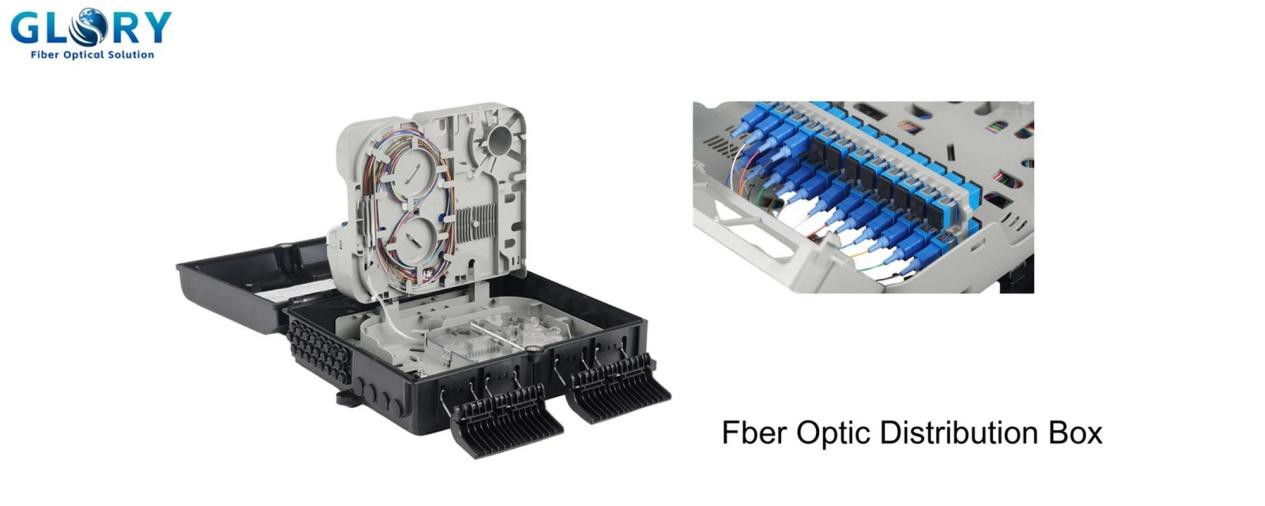

Chương 3: Hộp phân phối cáp quang – Trung tâm phân phối trung tâm
Chức năng cốt lõi: Phân phối và kết nối chéo-
Hộp phân phối (hoặc Tủ-kết nối chéo) là trung tâm lưu lượng đang hoạt động. Nó không chỉ bảo vệ các kết nối; nó phân tách và định tuyến tín hiệu quang đến nhiều điểm cuối, cho phép một sợi quang trung chuyển duy nhất phục vụ hàng chục-người dùng cuối.
Đặc điểm chính & "DNA":
• Hoạt động cốt lõi:Tách và vá tín hiệu. Thành phần quan trọng nhất của nó là bộ chia PLC (Planar Lightwave Circuit), bộ chia thụ động công suất của tín hiệu đầu vào thành nhiều tín hiệu đầu ra (ví dụ: 1x32). Nó cũng tạo điều kiện kết nối linh hoạt thông qua dây nối giữa các cổng khác nhau.
• Vị trí điển hình:Điểm tổng hợp mạng. Được tìm thấy trong các tủ ngoài trời ở các góc phố, trong các phòng tiện ích ở tầng hầm của các tòa nhà chung cư hoặc bên trong các khu vực phân phối của trung tâm dữ liệu.
• Đặc điểm thể chất và môi trường:
- Lớn hơn và có cấu trúc hơn:Lớn hơn đáng kể so với hộp đầu cuối để đáp ứng số lượng sợi quang cao, bộ chia và quản lý dây vá rộng rãi.
- Mô-đun & có thể mở rộng:Thường có các khay mô-đun cho bộ chia và bảng chuyển đổi, cho phép bổ sung dung lượng khi cần. Phiên bản ngoài trời yêu cầu khả năng bảo vệ chống xâm nhập cao (IP65/IP68).
• Kiến trúc nội bộ:
Được thiết kế để quản lý mật độ- cao. Nó bao gồm:
- Mô-đun gắn bộ chia:Để giữ và sắp xếp các bộ chia PLC.
- Bảng điều khiển mật độ-cao:Đối với các cổng phân phối đầu vào và đầu ra.
• Quản lý cáp nâng cao:
Trình quản lý theo chiều dọc và chiều ngang, vòng nhỏ giọt và cuộn cuộn để định tuyến và lưu trữ một lượng lớn dây vá một cách gọn gàng mà không vi phạm giới hạn bán kính uốn cong.
• Kịch bản ca sử dụng chính:
- Tủ FAT (Fiber Access Terminal) trong mạng FTTH chia tách một sợi trung chuyển để phục vụ 32 hoặc 64 ngôi nhà trong khu vực lân cận.
- Điểm phân phối cáp quang chính trên mỗi tầng của tòa nhà văn phòng lớn (FD/Nhà phân phối tầng).
- Trung tâm kết nối và vá lỗi trung tâm trong khung phân phối quang của trung tâm dữ liệu.
Chọn đúng trung tâm cho công việc phù hợp
Mặc dù cả ba đều là "hộp sợi", nhưng mục đích của chúng là bổ sung cho nhau chứ không thể thay thế cho nhau. Việc nhầm lẫn chúng có thể dẫn đến sai sót trong thiết kế mạng, đau đầu khi cài đặt và những cơn ác mộng về bảo trì.
Hướng dẫn quyết định nhanh:
• Cần nối vĩnh viễn hai sợi cáp quang trong rãnh ngoài trời hoặc trên cột? → Bạn cần Đóng mối nối.
• Bạn cần kết thúc đường dây của nhà cung cấp dịch vụ một cách gọn gàng và cung cấp ổ cắm ổn định cho bộ định tuyến của khách hàng bên trong tòa nhà? → Bạn cần Hộp Chấm Dứt.
• Cần tách một tín hiệu chính để phục vụ toàn bộ khu chung cư hoặc khu vực lân cận từ tủ trung tâm? → Bạn cần Hộp Phân phối.
Sức mạnh tổng hợp trong hành động:
Trong mạng FTTH điển hình, Hộp phân phối trong tủ đường phố sẽ phân chia tín hiệu. Sau đó, các sợi riêng lẻ sẽ chạy đến từng ngôi nhà, nơi chúng có thể được nối trong một Hộp nối nhỏ ở cột gần nhà, trước khi cuối cùng đi vào Hộp Đầu cuối trên tường của ngôi nhà để kết nối với ONT.
Hiểu rõ các vai trò riêng biệt này sẽ giúp lập kế hoạch mạng lưới tốt hơn, mua sắm thông minh hơn và hoạt động hiệu quả hơn. Nó đảm bảo mức độ bảo vệ, dung lượng và chức năng phù hợp được triển khai tại mọi điểm quan trọng trong cơ sở hạ tầng quang học của bạn.
